논문 상세보기
pp.327-337

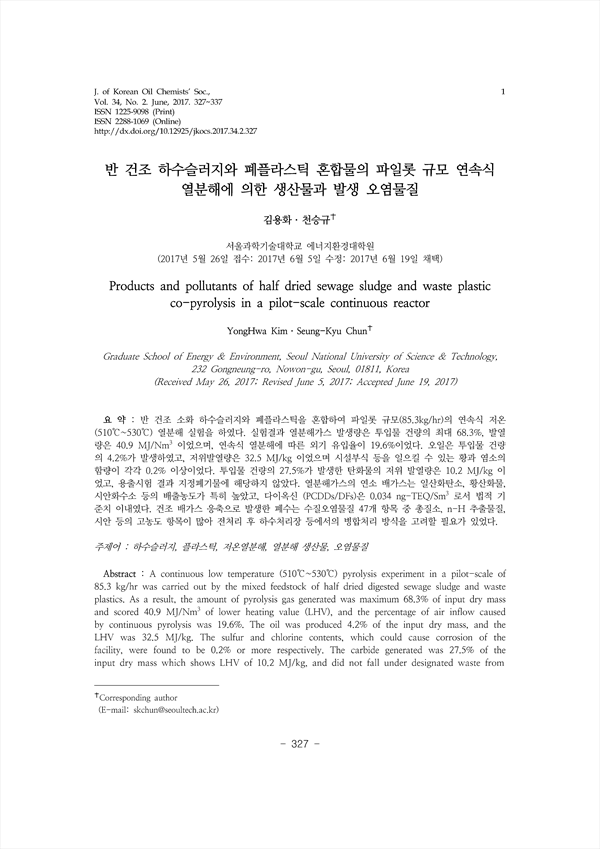

반 건조 소화 하수슬러지와 폐플라스틱을 혼합하여 파일롯 규모(85.3kg/hr)의 연속식 저온 (510℃~530℃) 열분해 실험을 하였다. 실험결과 열분해가스 발생량은 투입물 건량의 최대 68.3%, 발열 량은 40.9 MJ/Nm3 이었으며, 연속식 열분해에 따른 외기 유입율이 19.6%이었다. 오일은 투입물 건량 의 4.2%가 발생하였고, 저위발열량은 32.5 MJ/kg 이었으며 시설부식 등을 일으킬 수 있는 황과 염소의 함량이 각각 0.2% 이상이었다. 투입물 건량의 27.5%가 발생한 탄화물의 저위 발열량은 10.2 MJ/kg 이 었고, 용출시험 결과 지정폐기물에 해당하지 않았다. 열분해가스의 연소 배가스는 일산화탄소, 황산화물, 시안화수소 등의 배출농도가 특히 높았고, 다이옥신 (PCDDs/DFs)은 0.034 ng-TEQ/Sm3 로서 법적 기 준치 이내였다. 건조 배가스 응축으로 발생한 폐수는 수질오염물질 47개 항목 중 총질소, n-H 추출물질, 시안 등의 고농도 항목이 많아 전처리 후 하수처리장 등에서의 병합처리 방식을 고려할 필요가 있었다.
A continuous low temperature (510℃~530℃) pyrolysis experiment in a pilot-scale of 85.3 kg/hr was carried out by the mixed feedstock of half dried digested sewage sludge and waste plastics. As a result, the amount of pyrolysis gas generated was maximum 68.3% of input dry mass and scored 40.9 MJ/Nm3 of lower heating value (LHV), and the percentage of air inflow caused by continuous pyrolysis was 19.6%. The oil was produced 4.2% of the input dry mass, and the LHV was 32.5 MJ/kg. The sulfur and chlorine contents, which could cause corrosion of the facility, were found to be 0.2% or more respectively. The carbide generated was 27.5% of the input dry mass which shows LHV of 10.2 MJ/kg, and did not fall under designated waste from the elution test. The concentration of carbon monoxide, sulfur oxides and hydrogen cyanide of emitted flu gas from pyrolysis gas combustion was especially high, and dioxin (PCDDs/DFs) was within the legal standards as 0.034 ng-TEQ/Sm3. Among the 47 water pollutant contents of waste water generated from dry flue gas condensation, several contents such as total nitrogen, n-H extract and cyanide showed high concentration. Therefore, the merge treatment in the sewage treatment plants after pre-treatment could be considered.
