논문 상세보기

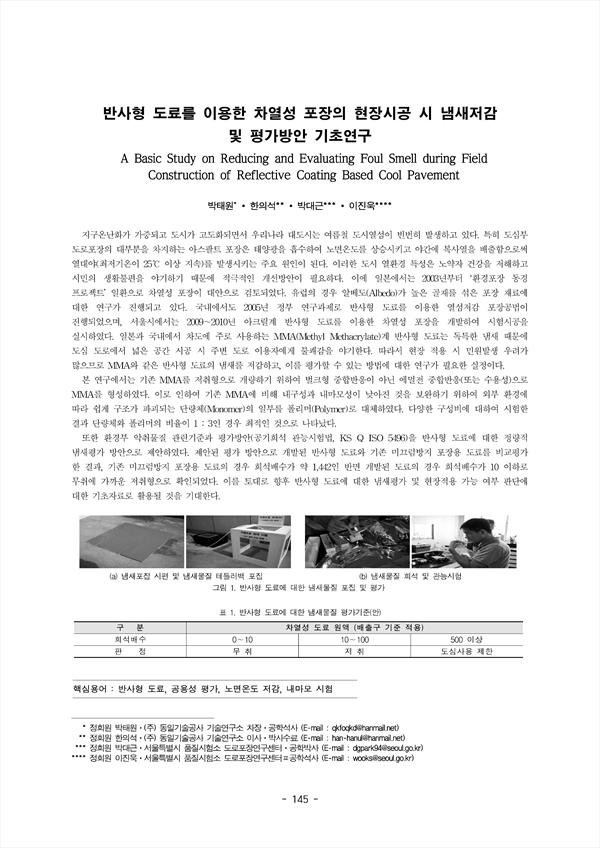

지구온난화가 가중되고 도시가 고도화되면서 우리나라 대도시는 여름철 도시열섬이 빈번히 발생하고 있다. 특히 도심부 도로포장의 대부분을 차지하는 아스팔트 포장은 태양광을 흡수하여 노면온도를 상승시키고 야간에 복사열을 배출함으로써 열대야(최저기온이 25℃ 이상 지속)를 발생시키는 주요 원인이 된다. 이러한 도시 열환경 특성은 노약자 건강을 저해하고 시민의 생활불편을 야기하기 때문에 적극적인 개선방안이 필요하다. 이에 일본에서는 2003년부터 ‘환경포장 동경 프로젝트’ 일환으로 차열성 포장이 대안으로 검토되었다. 유럽의 경우 알베도(Albedo)가 높은 골재를 섞은 포장 재료에 대한 연구가 진행되고 있다. 국내에서도 2005년 정부 연구과제로 반사형 도료를 이용한 열섬저감 포장공법이 진행되었으며, 서울시에서는 2009∼2010년 아크릴계 반사형 도료를 이용한 차열성 포장을 개발하여 시험시공을 실시하였다. 일본과 국내에서 차도에 주로 사용하는 MMA(Methyl Methacrylate)계 반사형 도료는 독특한 냄새 때문에 도심 도로에서 넓은 공간 시공 시 주변 도로 이용자에게 불쾌감을 야기한다. 따라서 현장 적용 시 민원발생 우려가 많으므로 MMA와 같은 반사형 도료의 냄새를 저감하고, 이를 평가할 수 있는 방법에 대한 연구가 필요한 실정이다. 본 연구에서는 기존 MMA를 저취형으로 개량하기 위하여 벌크형 중합반응이 아닌 에멀전 중합반응(또는 수용성)으로 MMA를 형성하였다. 이로 인하여 기존 MMA에 비해 내구성과 내마모성이 낮아진 것을 보완하기 위하여 외부 환경에 따라 쉽게 구조가 파괴되는 단량체(Monomer)의 일부를 폴리머(Polymer)로 대체하였다. 다양한 구성비에 대하여 시험한 결과 단량체와 폴리머의 비율이 1 : 3인 경우 최적인 것으로 나타났다. 또한 환경부 악취물질 관련기준과 평가방안(공기희석 관능시험법, KS Q ISO 5496)을 반사형 도료에 대한 정량적 냄새평가 방안으로 제안하였다. 제안된 평가 방안으로 개발된 반사형 도료와 기존 미끄럼방지 포장용 도료를 비교평가 한 결과, 기존 미끄럼방지 포장용 도료의 경우 희석배수가 약 1,442인 반면 개발된 도료의 경우 희석배수가 10 이하로 무취에 가까운 저취형으로 확인되었다. 이를 토대로 향후 반사형 도료에 대한 냄새평가 및 현장적용 가능 여부 판단에 대한 기초자료로 활용될 것을 기대한다.
