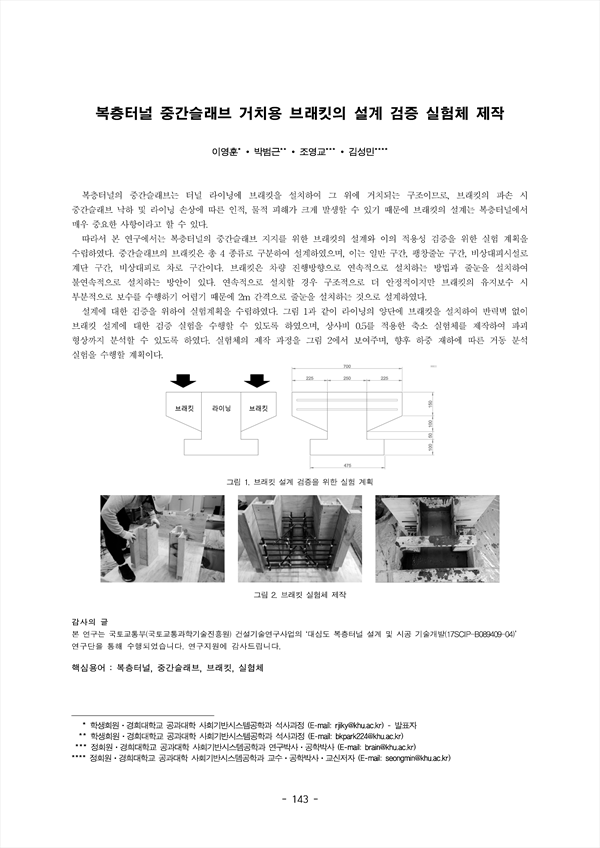

복층터널 중간슬래브 거치용 브래킷의 설계 검증 실험체 제작

  • 언어KOR
  • URLhttps://db.koreascholar.com/Article/Detail/334673
모든 회원에게 무료로 제공됩니다.
한국도로학회 (Korean Society of Road Engineers)
초록

복층터널의 중간슬래브는 터널 라이닝에 브래킷을 설치하여 그 위에 거치되는 구조이므로, 브래킷의 파손 시 중간슬래브 낙하 및 라이닝 손상에 따른 인적, 물적 피해가 크게 발생할 수 있기 때문에 브래킷의 설계는 복층터널에서 매우 중요한 사항이라고 할 수 있다. 따라서 본 연구에서는 복층터널의 중간슬래브 지지를 위한 브래킷의 설계와 이의 적용성 검증을 위한 실험 계획을 수립하였다. 중간슬래브의 브래킷은 총 4 종류로 구분하여 설계하였으며, 이는 일반 구간, 팽창줄눈 구간, 비상대피시설로 계단 구간, 비상대피로 차로 구간이다. 브래킷은 차량 진행방향으로 연속적으로 설치하는 방법과 줄눈을 설치하여 불연속적으로 설치하는 방안이 있다. 연속적으로 설치할 경우 구조적으로 더 안정적이지만 브래킷의 유지보수 시 부분적으로 보수를 수행하기 어렵기 때문에 2m 간격으로 줄눈을 설치하는 것으로 설계하였다. 설계에 대한 검증을 위하여 실험계획을 수립하였다. 그림 1과 같이 라이닝의 양단에 브래킷을 설치하여 반력벽 없이 브래킷 설계에 대한 검증 실험을 수행할 수 있도록 하였으며, 상사비 0.5를 적용한 축소 실험체를 제작하여 파괴 형상까지 분석할 수 있도록 하였다. 실험체의 제작 과정을 그림 2에서 보여주며, 향후 하중 재하에 따른 거동 분석 실험을 수행할 계획이다.

저자
  • 이영훈(경희대학교 공과대학 사회기반시스템공학과 석사과정)
  • 박범근(경희대학교 공과대학 사회기반시스템공학과 석사과정)
  • 조영교(경희대학교 공과대학 사회기반시스템공학과 연구박사·공학박사)
  • 김성민(경희대학교 공과대학 사회기반시스템공학과 교수·공학박사) 교신저자
