논문 상세보기

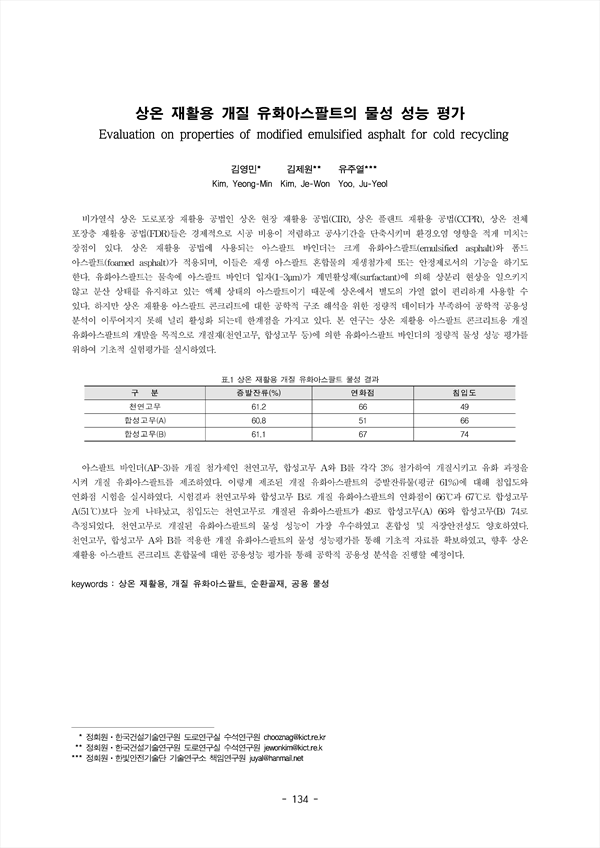

비가열식 상온 도로포장 재활용 공법인 상온 현장 재활용 공법(CIR), 상온 플랜트 재활용 공법(CCPR), 상온 전체 포장층 재활용 공법(FDR)들은 경제적으로 시공 비용이 저렴하고 공사기간을 단축시키며 환경오염 영향을 적게 미치는 장점이 있다. 상온 재활용 공법에 사용되는 아스팔트 바인더는 크게 유화아스팔트(emulsified asphalt)와 폼드 아스팔트(foamed asphalt)가 적용되며, 이들은 재생 아스팔트 혼합물의 재생첨가제 또는 안정제로서의 기능을 하기도 한다. 유화아스팔트는 물속에 아스팔트 바인더 입자(1-3μm)가 계면활성제(surfactant)에 의해 상분리 현상을 일으키지 않고 분산 상태를 유지하고 있는 액체 상태의 아스팔트이기 때문에 상온에서 별도의 가열 없이 편리하게 사용할 수 있다. 하지만 상온 재활용 아스팔트 콘크리트에 대한 공학적 구조 해석을 위한 정량적 데이터가 부족하여 공학적 공용성 분석이 이루어지지 못해 널리 활성화 되는데 한계점을 가지고 있다. 본 연구는 상온 재활용 아스팔트 콘크리트용 개질 유화아스팔트의 개발을 목적으로 개질재(천연고무, 합성고무 등)에 의한 유화아스팔트 바인더의 정량적 물성 성능 평가를 위하여 기초적 실험평가를 실시하였다. 아스팔트 바인더(AP-3)를 개질 첨가제인 천연고무, 합성고무 A와 B를 각각 3% 첨가하여 개질시키고 유화 과정을 시켜 개질 유화아스팔트를 제조하였다. 이렇게 제조된 개질 유화아스팔트의 증발잔류물(평균 61%)에 대해 침입도와 연화점 시험을 실시하였다. 시험결과 천연고무와 합성고무 B로 개질 유화아스팔트의 연화점이 66℃과 67℃로 합성고무 A(51℃)보다 높게 나타났고, 침입도는 천연고무로 개질된 유화아스팔트가 49로 합성고무(A) 66와 합성고무(B) 74로 측정되었다. 천연고무로 개질된 유화아스팔트의 물성 성능이 가장 우수하였고 혼합성 및 저장안전성도 양호하였다. 천연고무, 합성고무 A와 B를 적용한 개질 유화아스팔트의 물성 성능평가를 통해 기초적 자료를 확보하였고, 향후 상온 재활용 아스팔트 콘크리트 혼합물에 대한 공용성능 평가를 통해 공학적 공용성 분석을 진행할 예정이다.
