논문 상세보기
초록

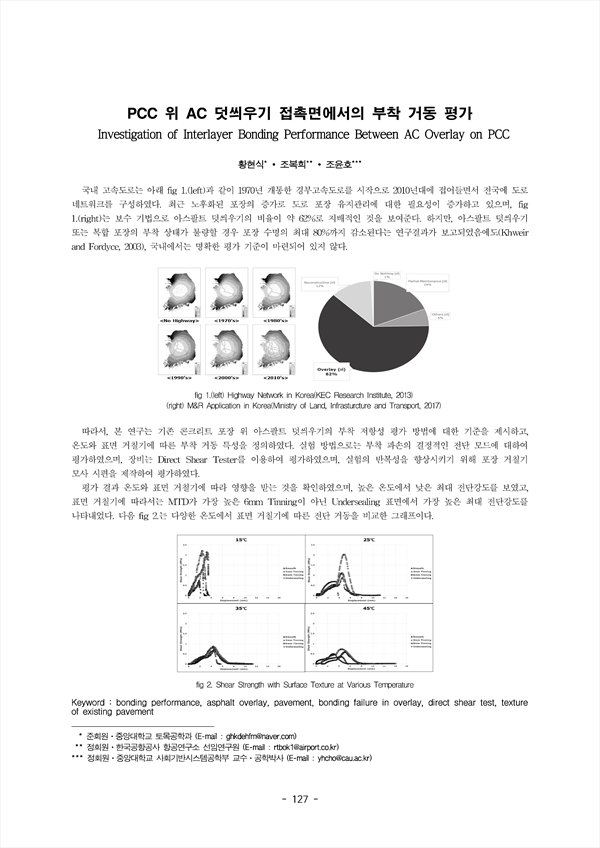

국내 고속도로는 아래 fig 1.(left)과 같이 1970년 개통한 경부고속도로를 시작으로 2010년대에 접어들면서 전국에 도로 네트워크를 구성하였다. 최근 노후화된 포장의 증가로 도로 포장 유지관리에 대한 필요성이 증가하고 있으며, fig 1.(right)는 보수 기법으로 아스팔트 덧씌우기의 비율이 약 62%로 지배적인 것을 보여준다. 하지만, 아스팔트 덧씌우기 또는 복합 포장의 부착 상태가 불량할 경우 포장 수명의 최대 80%까지 감소된다는 연구결과가 보고되었음에도(Khweir and Fordyce, 2003), 국내에서는 명확한 평가 기준이 마련되어 있지 않다. 따라서, 본 연구는 기존 콘크리트 포장 위 아스팔트 덧씌우기의 부착 저항성 평가 방법에 대한 기준을 제시하고, 온도와 표면 거칠기에 따른 부착 거동 특성을 정의하였다. 실험 방법으로는 부착 파손의 결정적인 전단 모드에 대하여 평가하였으며, 장비는 Direct Shear Tester를 이용하여 평가하였으며, 실험의 반복성을 향상시키기 위해 포장 거칠기 모사 시편을 제작하여 평가하였다. 평가 결과 온도와 표면 거칠기에 따라 영향을 받는 것을 확인하였으며, 높은 온도에서 낮은 최대 전단강도를 보였고, 표면 거칠기에 따라서는 MTD가 가장 높은 6mm Tinning이 아닌 Undersealing 표면에서 가장 높은 최대 전단강도를 나타내었다. 다음 fig 2.는 다양한 온도에서 표면 거칠기에 따른 전단 거동을 비교한 그래프이다.
키워드
저자
