논문 상세보기

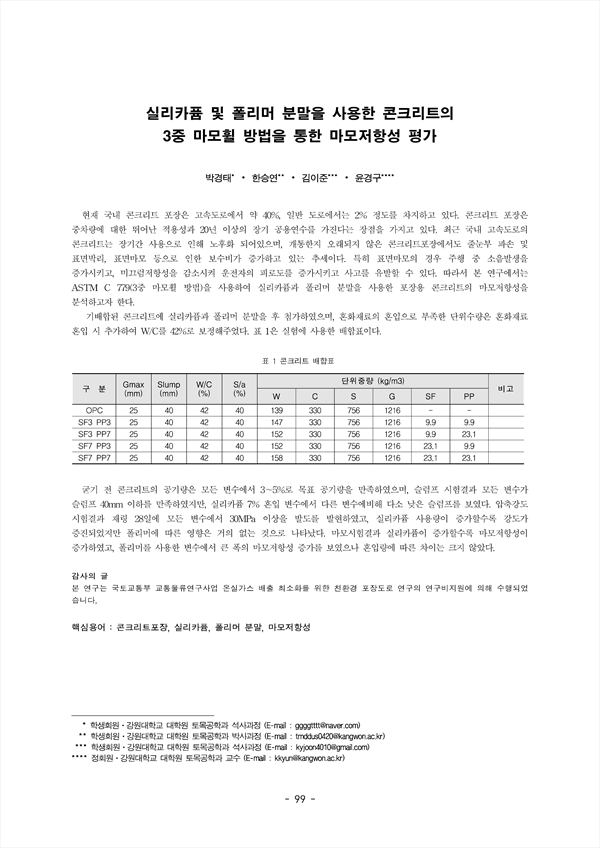

현재 국내 콘크리트 포장은 고속도로에서 약 40%, 일반 도로에서는 2% 정도를 차지하고 있다. 콘크리트 포장은 중차량에 대한 뛰어난 적용성과 20년 이상의 장기 공용연수를 가진다는 장점을 가지고 있다. 최근 국내 고속도로의 콘크리트는 장기간 사용으로 인해 노후화 되어있으며, 개통한지 오래되지 않은 콘크리트포장에서도 줄눈부 파손 및 표면박리, 표면마모 등으로 인한 보수비가 증가하고 있는 추세이다. 특히 표면마모의 경우 주행 중 소음발생을 증가시키고, 미끄럼저항성을 감소시켜 운전자의 피로도를 증가시키고 사고를 유발할 수 있다. 따라서 본 연구에서는 ASTM C 779(3중 마모휠 방법)을 사용하여 실리카퓸과 폴리머 분말을 사용한 포장용 콘크리트의 마모저항성을 분석하고자 한다. 기배합된 콘크리트에 실리카퓸과 폴리머 분말을 후 첨가하였으며, 혼화재료의 혼입으로 부족한 단위수량은 혼화재료 혼입 시 추가하여 W/C를 42%로 보정해주었다. 표 1은 실험에 사용한 배합표이다. 굳기 전 콘크리트의 공기량은 모든 변수에서 3∼5%로 목표 공기량을 만족하였으며, 슬럼프 시험결과 모든 변수가 슬럼프 40mm 이하를 만족하였지만, 실리카퓸 7% 혼입 변수에서 다른 변수에비해 다소 낮은 슬럼프를 보였다. 압축강도 시험결과 재령 28일에 모든 변수에서 30MPa 이상을 발도를 발현하였고, 실리카퓸 사용량이 증가할수록 강도가 증진되었지만 폴리머에 따른 영향은 거의 없는 것으로 나타났다. 마모시험결과 실리카퓸이 증가할수록 마모저항성이 증가하였고, 폴리머를 사용한 변수에서 큰 폭의 마모저항성 증가를 보였으나 혼입량에 따른 차이는 크지 않았다.
