논문 상세보기

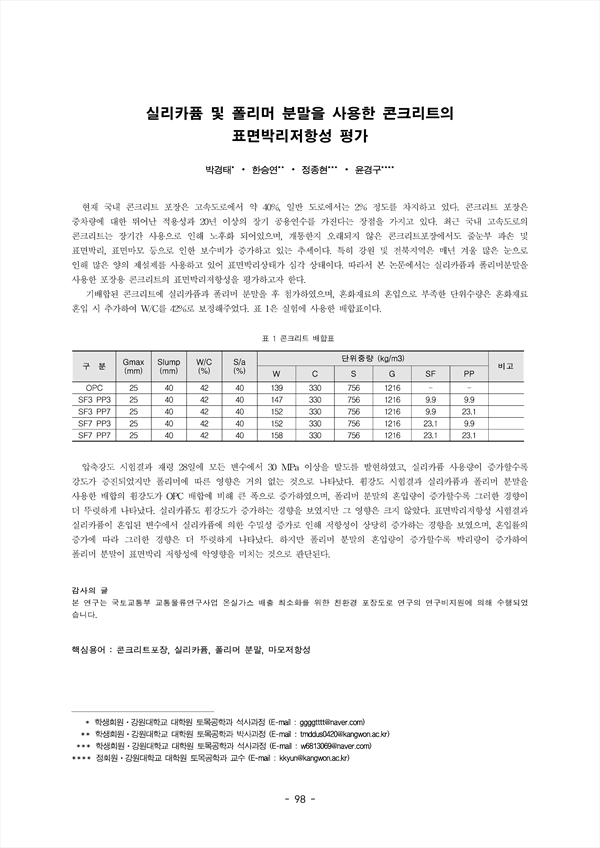

현재 국내 콘크리트 포장은 고속도로에서 약 40%, 일반 도로에서는 2% 정도를 차지하고 있다. 콘크리트 포장은 중차량에 대한 뛰어난 적용성과 20년 이상의 장기 공용연수를 가진다는 장점을 가지고 있다. 최근 국내 고속도로의 콘크리트는 장기간 사용으로 인해 노후화 되어있으며, 개통한지 오래되지 않은 콘크리트포장에서도 줄눈부 파손 및 표면박리, 표면마모 등으로 인한 보수비가 증가하고 있는 추세이다. 특히 강원 및 전북지역은 매년 겨울 많은 눈으로 인해 많은 양의 제설제를 사용하고 있어 표면박리상태가 심각 상태이다. 따라서 본 논문에서는 실리카퓸과 폴리머분말을 사용한 포장용 콘크리트의 표면박리저항성을 평가하고자 한다. 기배합된 콘크리트에 실리카퓸과 폴리머 분말을 후 첨가하였으며, 혼화재료의 혼입으로 부족한 단위수량은 혼화재료 혼입 시 추가하여 W/C를 42%로 보정해주었다. 표 1은 실험에 사용한 배합표이다. 압축강도 시험결과 재령 28일에 모든 변수에서 30 MPa 이상을 발도를 발현하였고, 실리카퓸 사용량이 증가할수록 강도가 증진되었지만 폴리머에 따른 영향은 거의 없는 것으로 나타났다. 휨강도 시험결과 실리카퓸과 폴리머 분말을 사용한 배합의 휨강도가 OPC 배합에 비해 큰 폭으로 증가하였으며, 폴리머 분말의 혼입량이 증가할수록 그러한 경향이 더 뚜렷하게 나타났다. 실리카퓸도 휨강도가 증가하는 경향을 보였지만 그 영향은 크지 않았다. 표면박리저항성 시험결과 실리카퓸이 혼입된 변수에서 실리카퓸에 의한 수밀성 증가로 인해 저항성이 상당히 증가하는 경향을 보였으며, 혼입률의 증가에 따라 그러한 경향은 더 뚜렷하게 나타났다. 하지만 폴리머 분말의 혼입량이 증가할수록 박리량이 증가하여 폴리머 분말이 표면박리 저항성에 악영향을 미치는 것으로 판단된다.
