논문 상세보기
초록

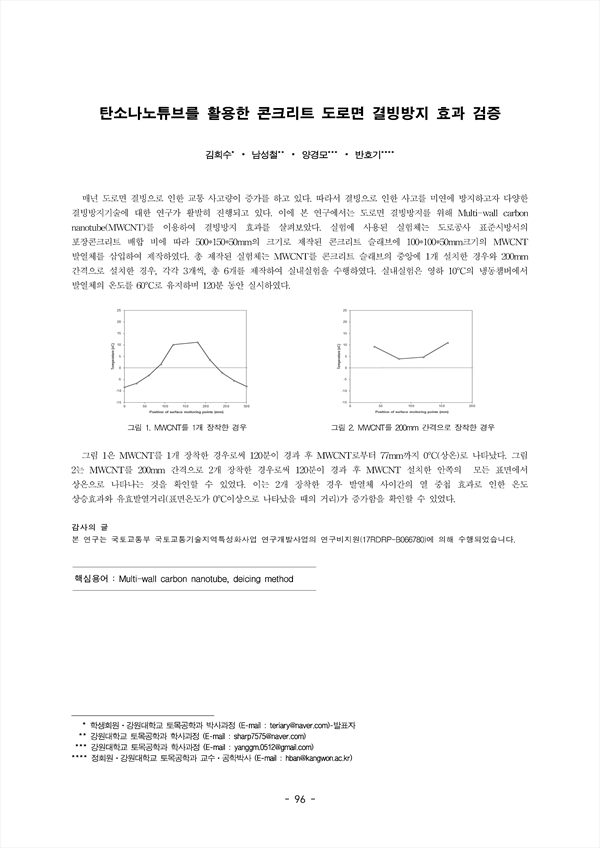

매년 도로면 결빙으로 인한 교통 사고량이 증가를 하고 있다. 따라서 결빙으로 인한 사고를 미연에 방지하고자 다양한 결빙방지기술에 대한 연구가 활발히 진행되고 있다. 이에 본 연구에서는 도로면 결빙방지를 위해 Multi-wall carbon nanotube(MWCNT)를 이용하여 결빙방지 효과를 살펴보았다. 실험에 사용된 실험체는 도로공사 표준시방서의 포장콘크리트 배합 비에 따라 500*150*50mm의 크기로 제작된 콘크리트 슬래브에 100*100*50mm크기의 MWCNT 발열체를 삽입하여 제작하였다. 총 제작된 실험체는 MWCNT를 콘크리트 슬래브의 중앙에 1개 설치한 경우와 200mm 간격으로 설치한 경우, 각각 3개씩, 총 6개를 제작하여 실내실험을 수행하였다. 실내실험은 영하 10°C의 냉동챔버에서 발열체의 온도를 60°C로 유지하며 120분 동안 실시하였다 그림 1은 MWCNT를 1개 장착한 경우로써 120분이 경과 후 MWCNT로부터 77mm까지 0°C(상온)로 나타났다. 그림 2는 MWCNT를 200mm 간격으로 2개 장착한 경우로써 120분이 경과 후 MWCNT 설치한 안쪽의 모든 표면에서 상온으로 나타나는 것을 확인할 수 있었다. 이는 2개 장착한 경우 발열체 사이간의 열 중첩 효과로 인한 온도 상승효과와 유효발열거리(표면온도가 0°C이상으로 나타났을 때의 거리)가 증가함을 확인할 수 있었다.
저자
