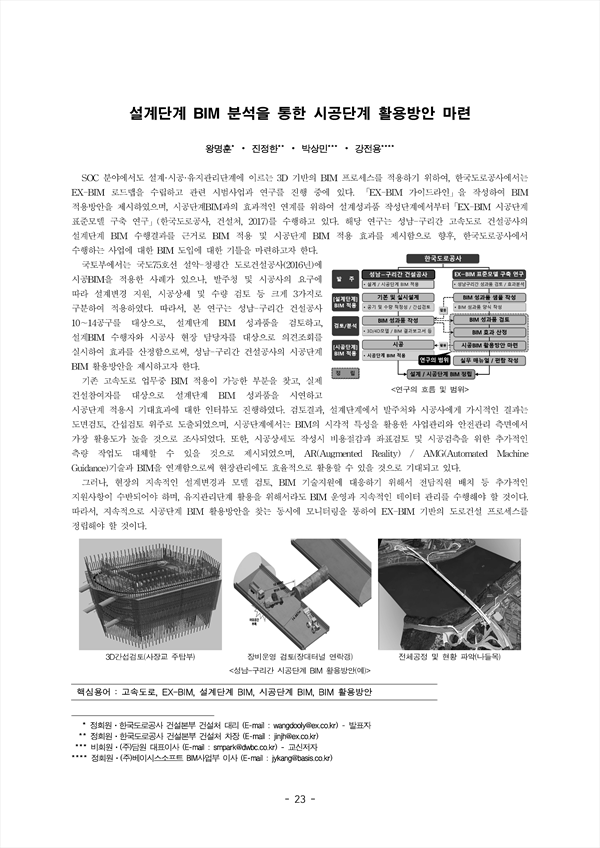

SOC 분야에서도 설계·시공·유지관리단계에 이르는 3D 기반의 BIM 프로세스를 적용하기 위하여, 한국도로공사에서는 EX-BIM 로드맵을 수립하고 관련 시범사업과 연구를 진행 중에 있다. 「EX-BIM 가이드라인」을 작성하여 BIM 적용방안을 제시하였으며, 시공단계BIM과의 효과적인 연계를 위하여 설계성과품 작성단계에서부터「EX-BIM 시공단계 표준모델 구축 연구」(한국도로공사, 건설처, 2017)를 수행하고 있다. 해당 연구는 성남-구리간 고속도로 건설공사의 설계단계 BIM 수행결과를 근거로 BIM 적용 및 시공단계 BIM 적용 효과를 제시함으로 향후, 한국도로공사에서 수행하는 사업에 대한 BIM 도입에 대한 기틀을 마련하고자 한다. 국토부에서는 국도75호선 설악-청평간 도로건설공사(2016년)에 시공BIM을 적용한 사례가 있으나, 발주청 및 시공사의 요구에 따라 설계변경 지원, 시공상세 및 수량 검토 등 크게 3가지로 구분하여 적용하였다. 따라서, 본 연구는 성남-구리간 건설공사 10∼14공구를 대상으로, 설계단계 BIM 성과품을 검토하고, 설계BIM 수행자와 시공사 현장 담당자를 대상으로 의견조회를 실시하여 효과를 산정함으로써, 성남-구리간 건설공사의 시공단계 BIM 활용방안을 제시하고자 한다. 기존 고속도로 업무중 BIM 적용이 가능한 부분을 찾고, 실제 건설참여자를 대상으로 설계단계 BIM 성과품을 시연하고 시공단계 적용시 기대효과에 대한 인터뷰도 진행하였다. 검토결과, 설계단계에서 발주처와 시공사에게 가시적인 결과는 도면검토, 간섭검토 위주로 도출되었으며, 시공단계에서는 BIM의 시각적 특성을 활용한 사업관리와 안전관리 측면에서 가장 활용도가 높을 것으로 조사되었다. 또한, 시공상세도 작성시 비용절감과 좌표검토 및 시공검측을 위한 추가적인 측량 작업도 대체할 수 있을 것으로 제시되었으며, AR(Augmented Reality) / AMG(Automated Machine Guidance)기술과 BIM을 연계함으로써 현장관리에도 효율적으로 활용할 수 있을 것으로 기대되고 있다. 그러나, 현장의 지속적인 설계변경과 모델 검토, BIM 기술지원에 대응하기 위해서 전담직원 배치 등 추가적인 지원사항이 수반되어야 하며, 유지관리단계 활용을 위해서라도 BIM 운영과 지속적인 데이터 관리를 수행해야 할 것이다. 따라서, 지속적으로 시공단계 BIM 활용방안을 찾는 동시에 모니터링을 통하여 EX-BIM 기반의 도로건설 프로세스를 정립해야 할 것이다.
