논문 상세보기
pp.53-60

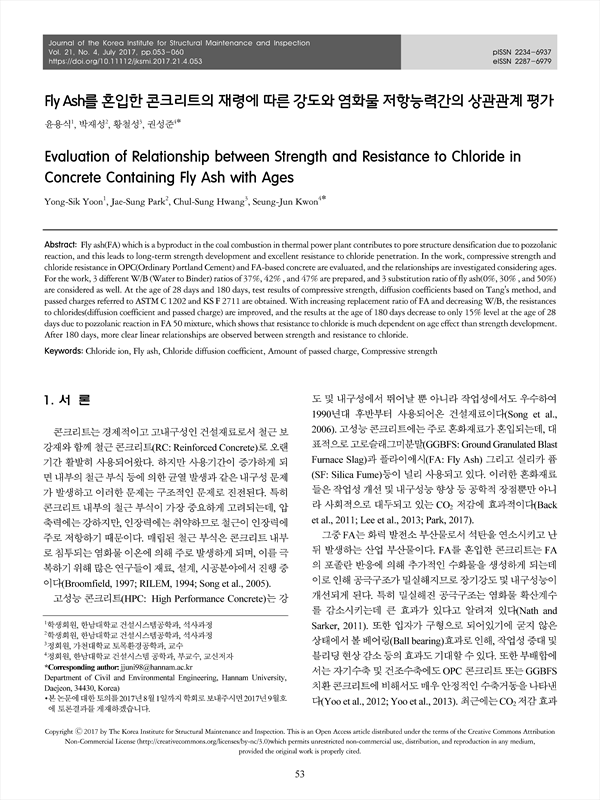

화력발전의 부산물인 플라이 애쉬는 포졸란 반응을 통하여 조직구조를 개선하고 장기 강도 및 염화물 저항성에 매우 효과적이다. 본 연구에서는 28일 및 180일 재령의 보통 포틀랜트 시멘트 및 FA를 혼입한 콘크리트에 대하여 압축강도 및 염화물 저항성을 평가하였으며, 재 령의 증가에 따른 상관성을 평가하였다. 이를 위해, 물-결합재비(W/B)를 37%, 42%, 47%의 3가지 수준, Fly Ash를 시멘트 중량의 0%, 30%, 50%의 3가지 수준으로 나누어 총 9가지 배합을 설정하였으며, 28일 및 180일 재령 시, 압축강도, Tang‘s method에 의한 촉진확산계수, 그리고 ASTM C 1202, KS F 2711을 통한 통과전하량을 측정하였다. Fly Ash 혼입율이 클수록, W/B가 낮을수록 염화물 저항성(확산계수 및 통과전하 량)이 개선되었는데, 모든 FA 50 배합에서 염화물 저항성은 재령 28일 대비 재령 180일에서 약 15% 수준으로 감소하였다. 이는 FA의 포졸란 반응으로 인해 공극구조가 더 치밀해져 나타난 결과이며, 염해 저항성이 강도보다 시간에 더욱 의존적임을 알 수 있다. 재령 180일 이후, FA를 혼입한 배합에서 강도와 염해저항성의 뚜렷한 선형관계가 관측되었다.
Fly ash(FA) which is a byproduct in the coal combustion in thermal power plant contributes to pore structure densification due to pozzolanic reaction, and this leads to long-term strength development and excellent resistance to chloride penetration. In the work, compressive strength and chloride resistance in OPC(Ordinary Portland Cement) and FA-based concrete are evaluated, and the relationships are investigated considering ages. For the work, 3 different W/B (Water to Binder) ratios of 37%, 42% , and 47% are prepared, and 3 substitution ratio of fly ash(0%, 30% , and 50%) are considered as well. At the age of 28 days and 180 days, test results of compressive strength, diffusion coefficients based on Tang's method, and passed charges referred to ASTM C 1202 and KS F 2711 are obtained. With increasing replacement ratio of FA and decreasing W/B, the resistances to chlorides(diffusion coefficient and passed charge) are improved, and the results at the age of 180 days decrease to only 15% level at the age of 28 days due to pozzolanic reaction in FA 50 mixture, which shows that resistance to chloride is much dependent on age effect than strength development. After 180 days, more clear linear relationships are observed between strength and resistance to chloride.
