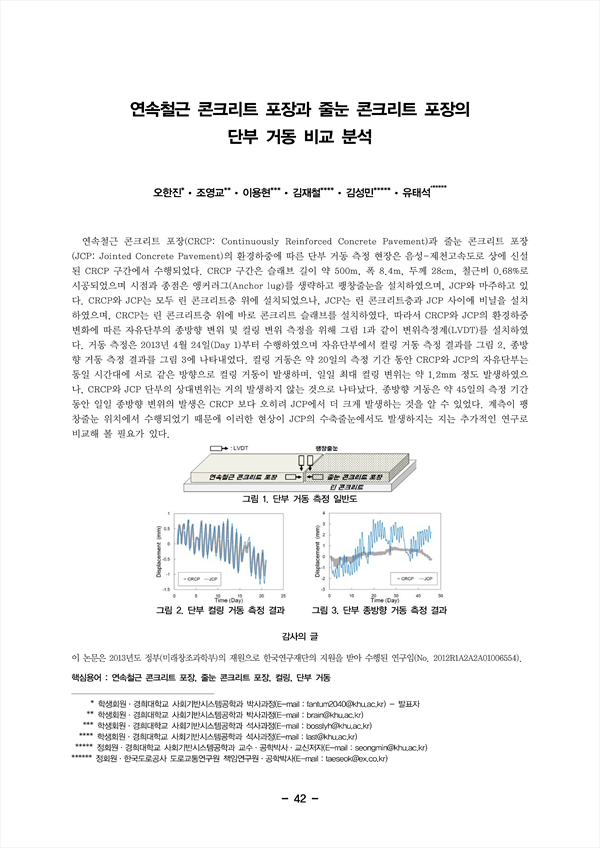

연속철근 콘크리트 포장과 줄눈 콘크리트 포장의 단부 거동 비교 분석

  • 언어KOR
  • URLhttps://db.koreascholar.com/Article/Detail/341162
모든 회원에게 무료로 제공됩니다.
한국도로학회 (Korean Society of Road Engineers)
초록

연속철근 콘크리트 포장(CRCP: Continuously Reinforced Concrete Pavement)과 줄눈 콘크리트 포장 (JCP: Jointed Concrete Pavement)의 환경하중에 따른 단부 거동 측정 현장은 음성-제천고속도로 상에 신설 된 CRCP 구간에서 수행되었다. CRCP 구간은 슬래브 길이 약 500m, 폭 8.4m, 두께 28cm, 철근비 0.68%로 시공되었으며 시점과 종점은 앵커러그(Anchor lug)를 생략하고 팽창줄눈을 설치하였으며, JCP와 마주하고 있다. CRCP와 JCP는 모두 린 콘크리트층 위에 설치되었으나, JCP는 린 콘크리트층과 JCP 사이에 비닐을 설치 하였으며, CRCP는 린 콘크리트층 위에 바로 콘크리트 슬래브를 설치하였다. 따라서 CRCP와 JCP의 환경하중 변화에 따른 자유단부의 종방향 변위 및 컬링 변위 측정을 위해 그림 1과 같이 변위측정계(LVDT)를 설치하였 다. 거동 측정은 2013년 4월 24일(Day 1)부터 수행하였으며 자유단부에서 컬링 거동 측정 결과를 그림 2, 종방 향 거동 측정 결과를 그림 3에 나타내었다. 컬링 거동은 약 20일의 측정 기간 동안 CRCP와 JCP의 자유단부는 동일 시간대에 서로 같은 방향으로 컬링 거동이 발생하며, 일일 최대 컬링 변위는 약 1.2mm 정도 발생하였으나, CRCP와 JCP 단부의 상대변위는 거의 발생하지 않는 것으로 나타났다. 종방향 거동은 약 45일의 측정 기간 동안 일일 종방향 변위의 발생은 CRCP 보다 오히려 JCP에서 더 크게 발생하는 것을 알 수 있었다. 계측이 팽창줄눈 위치에서 수행되었기 때문에 이러한 현상이 JCP의 수축줄눈에서도 발생하지는 지는 추가적인 연구로 비교해 볼 필요가 있다.

저자
  • 오한진(경희대학교 사회기반시스템공학과 박사과정)
  • 조영교(경희대학교 사회기반시스템공학과 박사과정)
  • 이용현(경희대학교 사회기반시스템공학과 석사과정)
  • 김재철(경희대학교 사회기반시스템공학과 석사과정)
  • 김성민(경희대학교 사회기반시스템공학과 교수 ․ 공학박사) Corresponding Author
  • 유태석(한국도로공사 도로교통연구원 책임연구원 ․ 공학박사)
