논문 상세보기

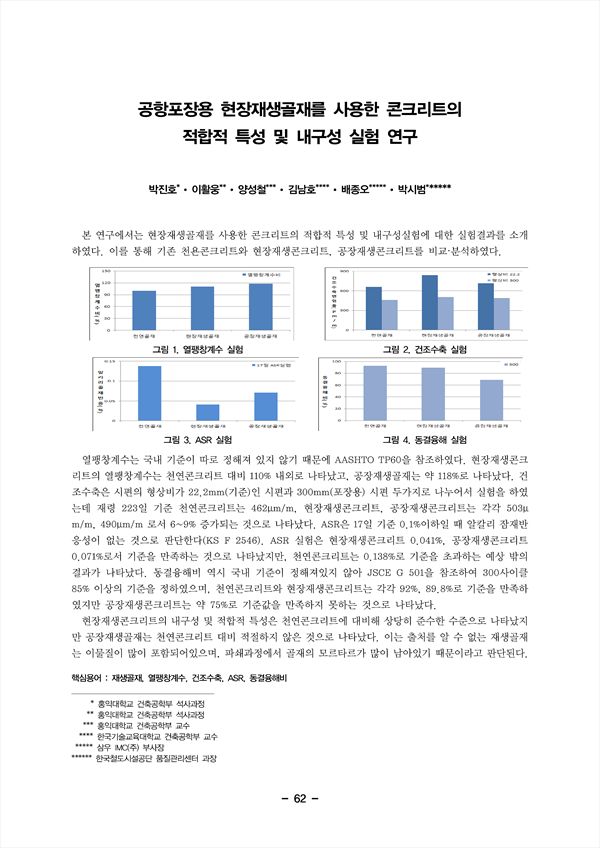

본 연구에서는 현장재생골재를 사용한 콘크리트의 적합적 특성 및 내구성실험에 대한 실험결과를 소개 하였다. 이를 통해 기존 천욘콘크리트와 현장재생콘크리트, 공장재생콘크리트를 비교·분석하였다.
열팽창계수는 국내 기준이 따로 정해져 있지 않기 때문에 AASHTO TP60을 참조하였다. 현장재생콘크 리트의 열팽창계수는 천연콘크리트 대비 110% 내외로 나타났고, 공장재생골재는 약 118%로 나타났다. 건조수축은 시편의 형상비가 22.2mm(기준)인 시편과 300mm(포장용) 시편 두가지로 나누어서 실험을 하였는데 재령 223일 기준 천연콘크리트는 462μm/m, 현장재생콘크리트, 공장재생콘크리트는 각각 503μ m/m, 490μm/m 로서 6~9% 증가되는 것으로 나타났다. ASR은 17일 기준 0.1%이하일 때 알칼리 잠재반 응성이 없는 것으로 판단한다(KS F 2546). ASR 실험은 현장재생콘크리트 0.041%, 공장재생콘크리트 0.071%로서 기준을 만족하는 것으로 나타났지만, 천연콘크리트는 0.138%로 기준을 초과하는 예상 밖의 결과가 나타났다. 동결융해비 역시 국내 기준이 정해져있지 않아 JSCE G 501을 참조하여 300사이클 85% 이상의 기준을 정하였으며, 천연콘크리트와 현장재생콘크리트는 각각 92%, 89.8%로 기준을 만족하였지만 공장재생콘크리트는 약 75%로 기준값을 만족하지 못하는 것으로 나타났다. 현장재생콘크리트의 내구성 및 적합적 특성은 천연콘크리트에 대비해 상당히 준수한 수준으로 나타났지 만 공장재생골재는 천연콘크리트 대비 적절하지 않은 것으로 나타났다. 이는 출처를 알 수 없는 재생골재 는 이물질이 많이 포함되어있으며, 파쇄과정에서 골재의 모르타르가 많이 남아있기 때문이라고 판단된다.
