논문 상세보기

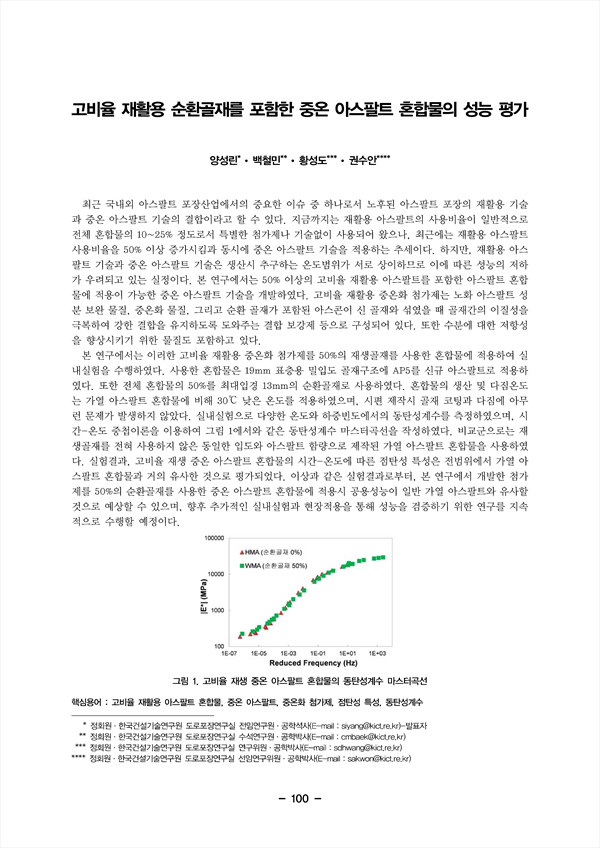

최근 국내외 아스팔트 포장산업에서의 중요한 이슈 중 하나로서 노후된 아스팔트 포장의 재활용 기술 과 중온 아스팔트 기술의 결합이라고 할 수 있다. 지금까지는 재활용 아스팔트의 사용비율이 일반적으로 전체 혼합물의 10~25% 정도로서 특별한 첨가제나 기술없이 사용되어 왔으나, 최근에는 재활용 아스팔트 사용비율을 50% 이상 증가시킴과 동시에 중온 아스팔트 기술을 적용하는 추세이다. 하지만, 재활용 아스팔트 기술과 중온 아스팔트 기술은 생산시 추구하는 온도범위가 서로 상이하므로 이에 따른 성능의 저하가 우려되고 있는 실정이다. 본 연구에서는 50% 이상의 고비율 재활용 아스팔트를 포함한 아스팔트 혼합물에 적용이 가능한 중온 아스팔트 기술을 개발하였다. 고비율 재활용 중온화 첨가제는 노화 아스팔트 성분 보완 물질, 중온화 물질, 그리고 순환 골재가 포함된 아스콘이 신 골재와 섞였을 때 골재간의 이질성을 극복하여 강한 결합을 유지하도록 도와주는 결합 보강제 등으로 구성되어 있다. 또한 수분에 대한 저항성을 향상시키기 위한 물질도 포함하고 있다.
본 연구에서는 이러한 고비율 재활용 중온화 첨가제를 50%의 재생골재를 사용한 혼합물에 적용하여 실 내실험을 수행하였다. 사용한 혼합물은 19mm 표층용 밀입도 골재구조에 AP5를 신규 아스팔트로 적용하였다. 또한 전체 혼합물의 50%를 최대입경 13mm의 순환골재로 사용하였다. 혼합물의 생산 및 다짐온도 는 가열 아스팔트 혼합물에 비해 30℃ 낮은 온도를 적용하였으며, 시편 제작시 골재 코팅과 다짐에 아무 런 문제가 발생하지 않았다. 실내실험으로 다양한 온도와 하중빈도에서의 동탄성계수를 측정하였으며, 시 간-온도 중첩이론을 이용하여 그림 1에서와 같은 동탄성계수 마스터곡선을 작성하였다. 비교군으로는 재생골재를 전혀 사용하지 않은 동일한 입도와 아스팔트 함량으로 제작된 가열 아스팔트 혼합물을 사용하였다. 실험결과, 고비율 재생 중온 아스팔트 혼합물의 시간-온도에 따른 점탄성 특성은 전범위에서 가열 아스팔트 혼합물과 거의 유사한 것으로 평가되었다. 이상과 같은 실험결과로부터, 본 연구에서 개발한 첨가 제를 50%의 순환골재를 사용한 중온 아스팔트 혼합물에 적용시 공용성능이 일반 가열 아스팔트와 유사할 것으로 예상할 수 있으며, 향후 추가적인 실내실험과 현장적용을 통해 성능을 검증하기 위한 연구를 지속적으로 수행할 예정이다.
