논문 상세보기

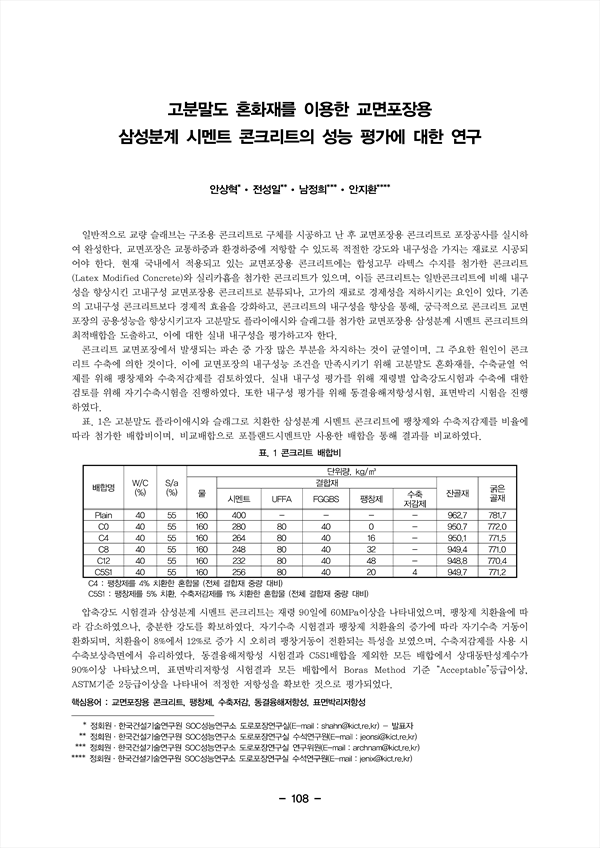

일반적으로 교량 슬래브는 구조용 콘크리트로 구체를 시공하고 난 후 교면포장용 콘크리트로 포장공사를 실시하여 완성한다. 교면포장은 교통하중과 환경하중에 저항할 수 있도록 적절한 강도와 내구성을 가지는 재료로 시공되어야 한다. 현재 국내에서 적용되고 있는 교면포장용 콘크리트에는 합성고무 라텍스 수지를 첨가한 콘크리트 (Latex Modified Concrete)와 실리카흄을 첨가한 콘크리트가 있으며, 이들 콘크리트는 일반콘크리트에 비해 내구성을 향상시킨 고내구성 교면포장용 콘크리트로 분류되나, 고가의 재료로 경제성을 저하시키는 요인이 있다. 기존의 고내구성 콘크리트보다 경제적 효율을 강화하고, 콘크리트의 내구성을 향상을 통해, 궁극적으로 콘크리트 교면 포장의 공용성능을 향상시키고자 고분말도 플라이애시와 슬래그를 첨가한 교면포장용 삼성분계 시멘트 콘크리트의 최적배합을 도출하고, 이에 대한 실내 내구성을 평가하고자 한다.
콘크리트 교면포장에서 발생되는 파손 중 가장 많은 부분을 차지하는 것이 균열이며, 그 주요한 원인이 콘크리트 수축에 의한 것이다. 이에 교면포장의 내구성능 조건을 만족시키기 위해 고분말도 혼화재를, 수축균열 억제를 위해 팽창제와 수축저감제를 검토하였다. 실내 내구성 평가를 위해 재령별 압축강도시험과 수축에 대한 검토를 위해 자기수축시험을 진행하였다.
또한 내구성 평가를 위해 동결융해저항성시험, 표면박리 시험을 진행 하였다.
표. 1은 고분말도 플라이애시와 슬래그로 치환한 삼성분계 시멘트 콘크리트에 팽창제와 수축저감제를 비율에 따라 첨가한 배합비이며, 비교배합으로 포틀랜드시멘트만 사용한 배합을 통해 결과를 비교하였다.
압축강도 시험결과 삼성분계 시멘트 콘크리트는 재령 90일에 60MPa이상을 나타내었으며, 팽창제 치환율에 따라 감소하였으나, 충분한 강도를 확보하였다. 자기수축 시험결과 팽창제 치환율의 증가에 따라 자기수축 거동이 환화되며, 치환율이 8%에서 12%로 증가 시 오히려 팽창거동이 전환되는 특성을 보였으며, 수축저감제를 사용 시 수축보상측면에서 유리하였다. 동결융해저항성 시험결과 C5S1배합을 제외한 모든 배합에서 상대동탄성계수가 90%이상 나타났으며, 표면박리저항성 시험결과 모든 배합에서 Boras Method 기준 “Acceptable”등급이상, ASTM기준 2등급이상을 나타내어 적정한 저항성을 확보한 것으로 평가되었다.
