논문 상세보기

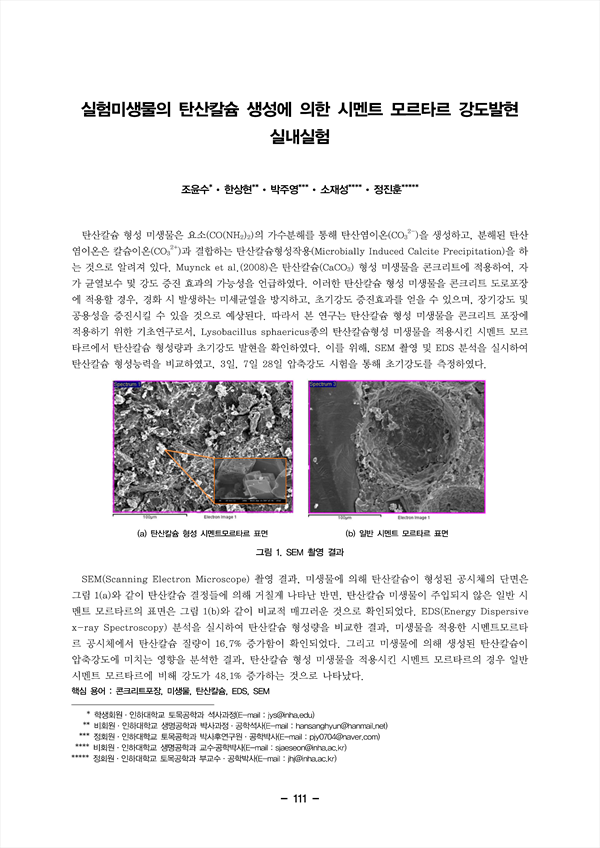

탄산칼슘 형성 미생물은 요소(CO(NH2)2)의 가수분해를 통해 탄산염이온(CO3 2-)을 생성하고, 분해된 탄산 염이온은 칼슘이온(CO3 2+)과 결합하는 탄산칼슘형성작용(Microbially Induced Calcite Precipitation)을 하는 것으로 알려져 있다. Muynck et al.(2008)은 탄산칼슘(CaCO3) 형성 미생물을 콘크리트에 적용하여, 자가 균열보수 및 강도 증진 효과의 가능성을 언급하였다. 이러한 탄산칼슘 형성 미생물을 콘크리트 도로포장에 적용할 경우, 경화 시 발생하는 미세균열을 방지하고, 초기강도 증진효과를 얻을 수 있으며, 장기강도 및 공용성을 증진시킬 수 있을 것으로 예상된다. 따라서 본 연구는 탄산칼슘 형성 미생물을 콘크리트 포장에 적용하기 위한 기초연구로서, Lysobacillus sphaericus종의 탄산칼슘형성 미생물을 적용시킨 시멘트 모르타르에서 탄산칼슘 형성량과 초기강도 발현을 확인하였다. 이를 위해, SEM 촬영 및 EDS 분석을 실시하여 탄산칼슘 형성능력을 비교하였고, 3일, 7일 28일 압축강도 시험을 통해 초기강도를 측정하였다.
SEM(Scanning Electron Microscope) 촬영 결과, 미생물에 의해 탄산칼슘이 형성된 공시체의 단면은 그림 1(a)와 같이 탄산칼슘 결정들에 의해 거칠게 나타난 반면, 탄산칼슘 미생물이 주입되지 않은 일반 시멘트 모르타르의 표면은 그림 1(b)와 같이 비교적 매끄러운 것으로 확인되었다. EDS(Energy Dispersive x-ray Spectroscopy) 분석을 실시하여 탄산칼슘 형성량을 비교한 결과, 미생물을 적용한 시멘트모르타르 공시체에서 탄산칼슘 질량이 16.7% 증가함이 확인되었다. 그리고 미생물에 의해 생성된 탄산칼슘이 압축강도에 미치는 영향을 분석한 결과, 탄산칼슘 형성 미생물을 적용시킨 시멘트 모르타르의 경우 일반 시멘트 모르타르에 비해 강도가 48.1% 증가하는 것으로 나타났다.
