최근 지구온난화에 따른 제트기류의 영향으로 겨울철 최저기온이 낮아지면서 한파가 증가함에 따라 도 로포장과 지중구조물의 동상에 의한 파손 가능성이 점차 증가하고 있다. 동절기가 되면 0℃ 이하의 낮은 온도에서 흙 속의 간극수와 수분 유입에 따라 빙정(Ice lens)이 형성되며, 체적이 팽창되는 동상 현상이 발생한다(이경하 등, 2002). 포장하부의 동상은 0℃ 이하의 온도, 수분의 공급, 토질의 3가지 요소의 조 합에 의하여 발생되며, 한 가지 요소라도 충족되지 않으면 발생하지 않는다(신은철 등, 2012).
지중구조물 주변은 지중구조물 내부로 통과하는 대기에도 영향을 받아 포장 표면과 지중구조물 상단으로 부터 위아래로 결빙이 확산된다. 또한 박스형 암거와 보강슬래브의 간섭으로 인해 하부로 흘러내려야 할 유입수분이 정체하기 쉬운 구조적 여건이므로 동상으로 인한 파손에 매우 취약하다. 국내에서는 포장하부 동상을 방지하기 위해 노상 상부에 별도로 동상방지층을 설치하고 있지만, 흙쌓기 높이 2m 이상인 구간에는 동상방지층을 생략하고 있다(국토해양부, 2012). 하지만, 지중구조물이 매설된 구간은 대부분 흙쌓기 높이가 2m 이상이므로 국토교통부 기준에 따라 동상방지층이 생략되고 있기 때문에 동상으로 인한 포장융기, 평탄성 저하, 동결융해 반복에 따른 지반열화 등으로 인해 다양한 포장파손이 발생한다(권기철, 2002).

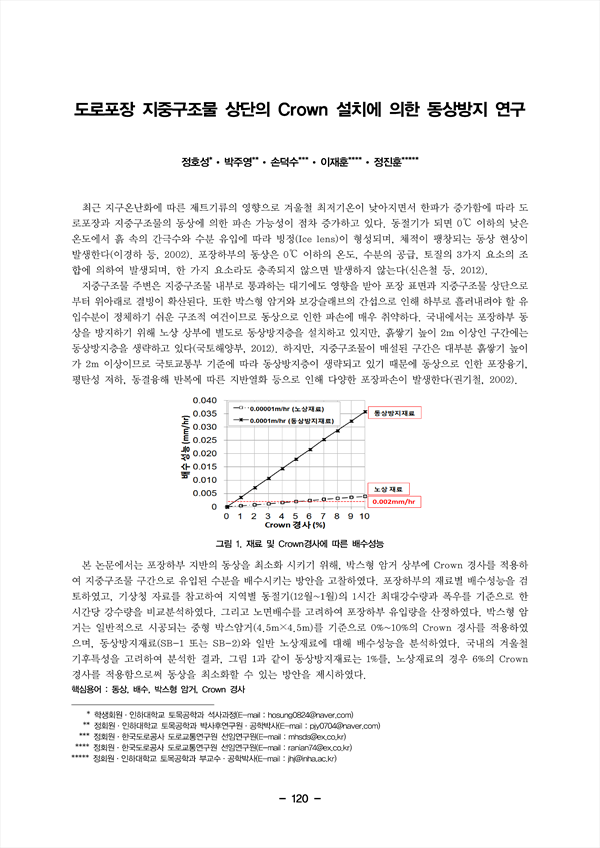

본 논문에서는 포장하부 지반의 동상을 최소화 시키기 위해, 박스형 암거 상부에 Crown 경사를 적용하 여 지중구조물 구간으로 유입된 수분을 배수시키는 방안을 고찰하였다. 포장하부의 재료별 배수성능을 검토하였고, 기상청 자료를 참고하여 지역별 동절기(12월~1월)의 1시간 최대강수량과 폭우를 기준으로 한 시간당 강수량을 비교분석하였다. 그리고 노면배수를 고려하여 포장하부 유입량을 산정하였다. 박스형 암거는 일반적으로 시공되는 중형 박스암거(4.5m×4.5m)를 기준으로 0%~10%의 Crown 경사를 적용하였으며, 동상방지재료(SB-1 또는 SB-2)와 일반 노상재료에 대해 배수성능을 분석하였다. 국내의 겨울철 기후특성을 고려하여 분석한 결과, 그림 1과 같이 동상방지재료는 1%를, 노상재료의 경우 6%의 Crown 경사를 적용함으로써 동상을 최소화할 수 있는 방안을 제시하였다.
