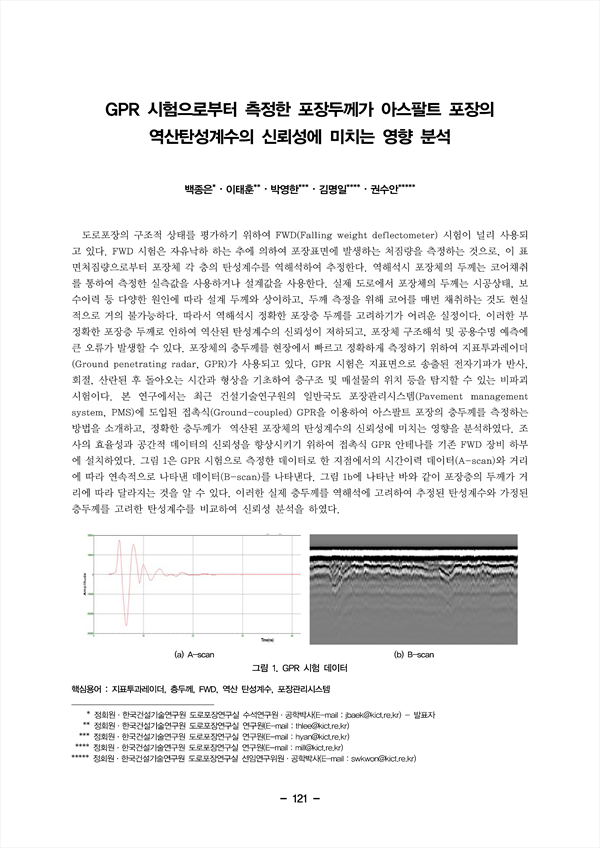

도로포장의 구조적 상태를 평가하기 위하여 FWD(Falling weight deflectometer) 시험이 널리 사용되고 있다. FWD 시험은 자유낙하 하는 추에 의하여 포장표면에 발생하는 처짐량을 측정하는 것으로, 이 표 면처짐량으로부터 포장체 각 층의 탄성계수를 역해석하여 추정한다. 역해석시 포장체의 두께는 코어채취를 통하여 측정한 실측값을 사용하거나 설계값을 사용한다. 실제 도로에서 포장체의 두께는 시공상태, 보수이력 등 다양한 원인에 따라 설계 두께와 상이하고, 두께 측정을 위해 코어를 매번 채취하는 것도 현실적으로 거의 불가능하다. 따라서 역해석시 정확한 포장층 두께를 고려하기가 어려운 실정이다. 이러한 부정확한 포장층 두께로 인하여 역산된 탄성계수의 신뢰성이 저하되고, 포장체 구조해석 및 공용수명 예측에 큰 오류가 발생할 수 있다. 포장체의 층두께를 현장에서 빠르고 정확하게 측정하기 위하여 지표투과레이더 (Ground penetrating radar, GPR)가 사용되고 있다. GPR 시험은 지표면으로 송출된 전자기파가 반사, 회절, 산란된 후 돌아오는 시간과 형상을 기초하여 층구조 및 매설물의 위치 등을 탐지할 수 있는 비파괴 시험이다. 본 연구에서는 최근 건설기술연구원의 일반국도 포장관리시스템(Pavement management system, PMS)에 도입된 접촉식(Ground-coupled) GPR을 이용하여 아스팔트 포장의 층두께를 측정하는 방법을 소개하고, 정확한 층두께가 역산된 포장체의 탄성계수의 신뢰성에 미치는 영향을 분석하였다. 조사의 효율성과 공간적 데이터의 신뢰성을 향상시키기 위하여 접촉식 GPR 안테나를 기존 FWD 장비 하부에 설치하였다. 그림 1은 GPR 시험으로 측정한 데이터로 한 지점에서의 시간이력 데이터(A-scan)와 거리 에 따라 연속적으로 나타낸 데이터(B-scan)를 나타낸다. 그림 1b에 나타난 바와 같이 포장층의 두께가 거리에 따라 달라지는 것을 알 수 있다. 이러한 실제 층두께를 역해석에 고려하여 추정된 탄성계수와 가정된 층두께를 고려한 탄성계수를 비교하여 신뢰성 분석을 하였다.
