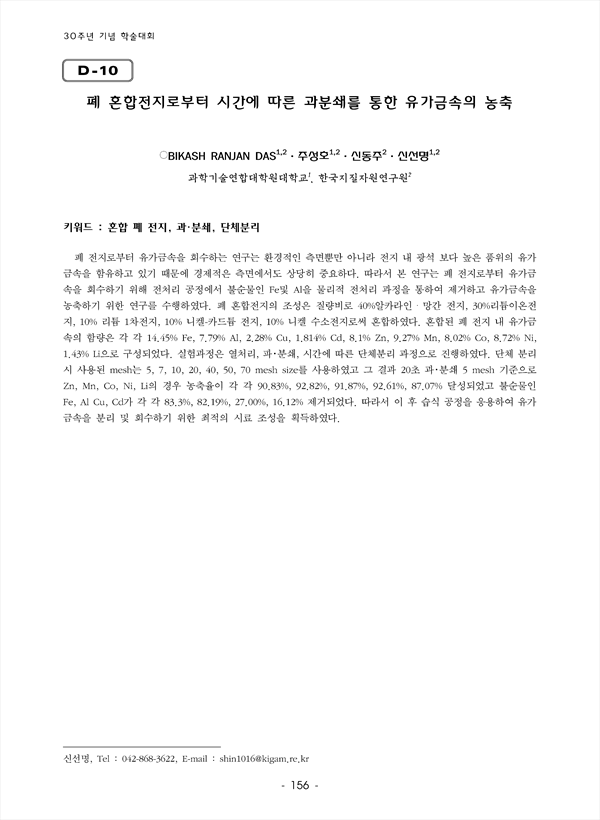

폐 전지로부터 유가금속을 회수하는 연구는 환경적인 측면뿐만 아니라 전지 내 광석 보다 높은 품위의 유가금속을 함유하고 있기 때문에 경제적은 측면에서도 상당히 중요하다. 따라서 본 연구는 폐 전지로부터 유가금속을 회수하기 위해 전처리 공정에서 불순물인 Fe및 Al을 물리적 전처리 과정을 통하여 제거하고 유가금속을 농축하기 위한 연구를 수행하였다. 폐 혼합전지의 조성은 질량비로 40%알카라인・망간 전지, 30%리튬이온전지, 10% 리튬 1차전지, 10% 니켈-카드튬 전지, 10% 니켈 수소전지로써 혼합하였다. 혼합된 폐 전지 내 유가금속의 함량은 각 각 14.45% Fe, 7.79% Al, 2.28% Cu, 1.814% Cd, 8.1% Zn, 9.27% Mn, 8.02% Co, 8.72% Ni, 1.43% Li으로 구성되었다. 실험과정은 열처리, 파・분쇄, 시간에 따른 단체분리 과정으로 진행하였다. 단체 분리시 사용된 mesh는 5, 7, 10, 20, 40, 50, 70 mesh size를 사용하였고 그 결과 20초 과・분쇄 5 mesh 기준으로 Zn, Mn, Co, Ni, Li의 경우 농축율이 각 각 90.83%, 92.82%, 91.87%, 92.61%, 87.07% 달성되었고 불순물인 Fe, Al Cu, Cd가 각 각 83.3%, 82.19%, 27.00%, 16.12% 제거되었다. 따라서 이 후 습식 공정을 응용하여 유가금속을 분리 및 회수하기 위한 최적의 시료 조성을 획득하였다.
