논문 상세보기

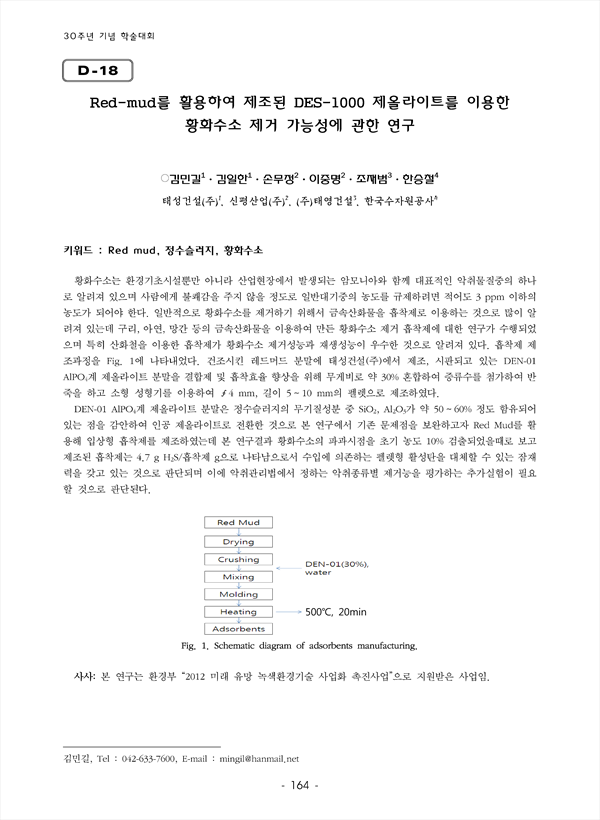

황화수소는 환경기초시설뿐만 아니라 산업현장에서 발생되는 암모니아와 함께 대표적인 악취물질중의 하나로 알려져 있으며 사람에게 불쾌감을 주지 않을 정도로 일반대기중의 농도를 규제하려면 적어도 3 ppm 이하의 농도가 되어야 한다. 일반적으로 황화수소를 제거하기 위해서 금속산화물을 흡착제로 이용하는 것으로 많이 알려져 있는데 구리, 아연, 망간 등의 금속산화물을 이용하여 만든 황화수소 제거 흡착제에 대한 연구가 수행되었으며 특히 산화철을 이용한 흡착제가 황화수소 제거성능과 재생성능이 우수한 것으로 알려져 있다. 흡착제 제조과정을 Fig. 1에 나타내었다. 건조시킨 레드머드 분말에 태성건설(주)에서 제조, 시판되고 있는 DEN-01 AlPO₄계 제올라이트 분말을 결합제 및 흡착효율 향상을 위해 무게비로 약 30% 혼합하여 증류수를 첨가하여 반죽을 하고 소형 성형기를 이용하여 ∮4 mm, 길이 5 ~ 10 mm의 펠렛으로 제조하였다. DEN-01 AlPO₄계 제올라이트 분말은 정수슬러지의 무기질성분 중 SiO₂, Al₂O₃가 약 50 ~ 60% 정도 함유되어 있는 점을 감안하여 인공 제올라이트로 전환한 것으로 본 연구에서 기존 문제점을 보완하고자 Red Mud를 활용해 입상형 흡착제를 제조하였는데 본 연구결과 황화수소의 파과시점을 초기 농도 10% 검출되었을때로 보고 제조된 흡착제는 4.7 g H₂S/흡착제 g으로 나타남으로서 수입에 의존하는 펠렛형 활성탄을 대체할 수 있는 잠재력을 갖고 있는 것으로 판단되며 이에 악취관리법에서 정하는 악취종류별 제거능을 평가하는 추가실험이 필요할 것으로 판단된다.
