논문 상세보기

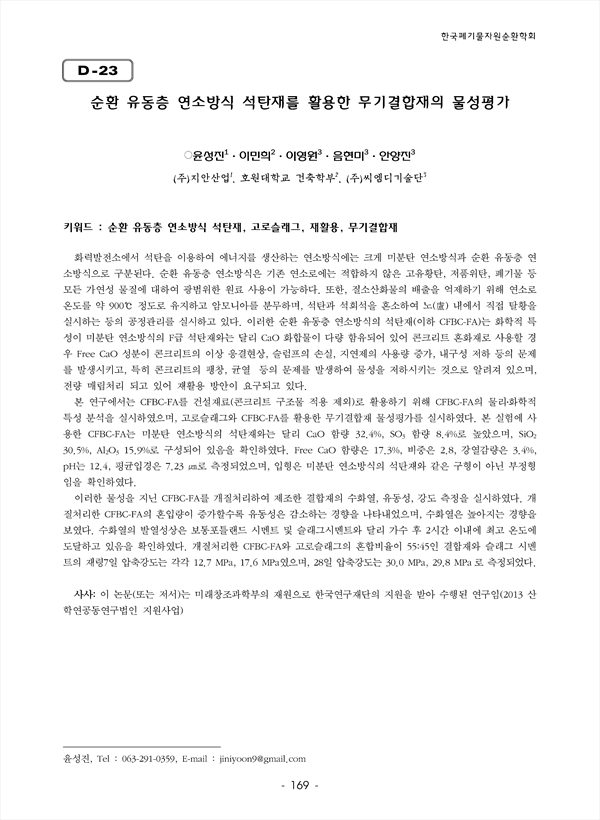

화력발전소에서 석탄을 이용하여 에너지를 생산하는 연소방식에는 크게 미분탄 연소방식과 순환 유동층 연소방식으로 구분된다. 순환 유동층 연소방식은 기존 연소로에는 적합하지 않은 고유황탄, 저품위탄, 폐기물 등 모든 가연성 물질에 대하여 광범위한 원료 사용이 가능하다. 또한, 질소산화물의 배출을 억제하기 위해 연소로 온도를 약 900℃ 정도로 유지하고 암모니아를 분무하며, 석탄과 석회석을 혼소하여 노(盧) 내에서 직접 탈황을 실시하는 등의 공정관리를 실시하고 있다. 이러한 순환 유동층 연소방식의 석탄재(이하 CFBC-FA)는 화학적 특성이 미분탄 연소방식의 F급 석탄재와는 달리 CaO 화합물이 다량 함유되어 있어 콘크리트 혼화재로 사용할 경우 Free CaO 성분이 콘크리트의 이상 응결현상, 슬럼프의 손실, 지연제의 사용량 증가, 내구성 저하 등의 문제를 발생시키고, 특히 콘크리트의 팽창, 균열 등의 문제를 발생하여 물성을 저하시키는 것으로 알려져 있으며, 전량 매립처리 되고 있어 재활용 방안이 요구되고 있다. 본 연구에서는 CFBC-FA를 건설재료(콘크리트 구조물 적용 제외)로 활용하기 위해 CFBC-FA의 물리․화학적 특성 분석을 실시하였으며, 고로슬래그와 CFBC-FA를 활용한 무기결합재 물성평가를 실시하였다. 본 실험에 사용한 CFBC-FA는 미분탄 연소방식의 석탄재와는 달리 CaO 함량 32.4%, SO₃ 함량 8.4%로 높았으며, SiO₂ 30.5%, Al₂O₃ 15.9%로 구성되어 있음을 확인하였다. Free CaO 함량은 17.3%, 비중은 2.8, 강열감량은 3.4%, pH는 12.4, 평균입경은 7.23 ㎛로 측정되었으며, 입형은 미분탄 연소방식의 석탄재와 같은 구형이 아닌 부정형임을 확인하였다. 이러한 물성을 지닌 CFBC-FA를 개질처리하여 제조한 결합재의 수화열, 유동성, 강도 측정을 실시하였다. 개질처리한 CFBC-FA의 혼입량이 증가할수록 유동성은 감소하는 경향을 나타내었으며, 수화열은 높아지는 경향을 보였다. 수화열의 발열성상은 보통포틀랜드 시멘트 및 슬래그시멘트와 달리 가수 후 2시간 이내에 최고 온도에 도달하고 있음을 확인하였다. 개질처리한 CFBC-FA와 고로슬래그의 혼합비율이 55:45인 결합재와 슬래그 시멘트의 재령7일 압축강도는 각각 12.7 MPa, 17.6 MPa였으며, 28일 압축강도는 30.0 MPa, 29.8 MPa 로 측정되었다.
