논문 상세보기

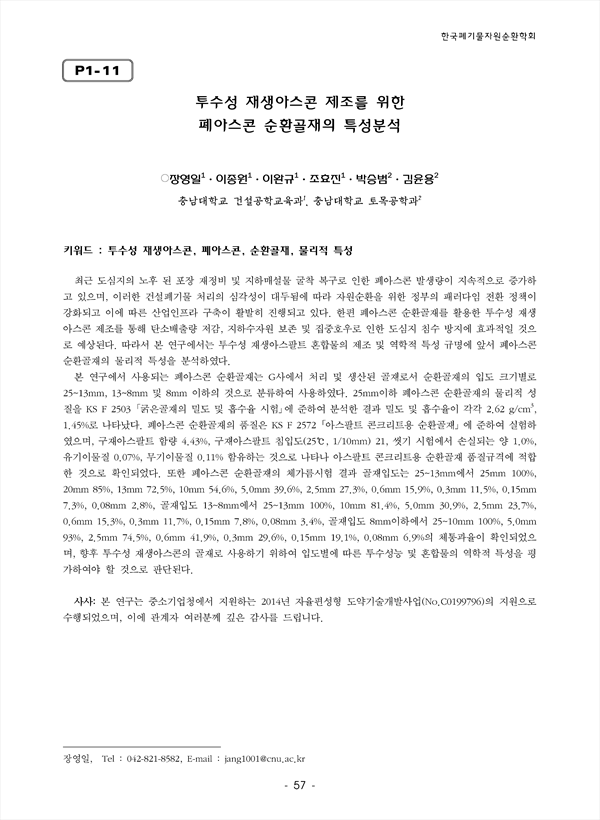

최근 도심지의 노후 된 포장 재정비 및 지하매설물 굴착 복구로 인한 폐아스콘 발생량이 지속적으로 증가하고 있으며, 이러한 건설폐기물 처리의 심각성이 대두됨에 따라 자원순환을 위한 정부의 패러다임 전환 정책이 강화되고 이에 따른 산업인프라 구축이 활발히 진행되고 있다. 한편 폐아스콘 순환골재를 활용한 투수성 재생 아스콘 제조를 통해 탄소배출량 저감, 지하수자원 보존 및 집중호우로 인한 도심지 침수 방지에 효과적일 것으로 예상된다. 따라서 본 연구에서는 투수성 재생아스팔트 혼합물의 제조 및 역학적 특성 규명에 앞서 폐아스콘순환골재의 물리적 특성을 분석하였다. 본 연구에서 사용되는 폐아스콘 순환골재는 G사에서 처리 및 생산된 골재로서 순환골재의 입도 크기별로 25~13mm, 13~8mm 및 8mm 이하의 것으로 분류하여 사용하였다. 25mm이하 폐아스콘 순환골재의 물리적 성질을 KS F 2503 ｢굵은골재의 밀도 및 흡수율 시험｣에 준하여 분석한 결과 밀도 및 흡수율이 각각 2.62 g/cm3, 1.45%로 나타났다. 폐아스콘 순환골재의 품질은 KS F 2572 ｢아스팔트 콘크리트용 순환골재｣에 준하여 실험하였으며, 구재아스팔트 함량 4.43%, 구재아스팔트 침입도(25℃, 1/10mm) 21, 씻기 시험에서 손실되는 양 1.0%, 유기이물질 0.07%, 무기이물질 0.11% 함유하는 것으로 나타나 아스팔트 콘크리트용 순환골재 품질규격에 적합한 것으로 확인되었다. 또한 폐아스콘 순환골재의 체가름시험 결과 골재입도는 25~13mm에서 25mm 100%, 20mm 85%, 13mm 72.5%, 10mm 54.6%, 5.0mm 39.6%, 2.5mm 27.3%, 0.6mm 15.9%, 0.3mm 11.5%, 0.15mm 7.3%, 0.08mm 2.8%, 골재입도 13~8mm에서 25~13mm 100%, 10mm 81.4%, 5.0mm 30.9%, 2.5mm 23.7%, 0.6mm 15.3%, 0.3mm 11.7%, 0.15mm 7.8%, 0.08mm 3.4%, 골재입도 8mm이하에서 25~10mm 100%, 5.0mm 93%, 2.5mm 74.5%, 0.6mm 41.9%, 0.3mm 29.6%, 0.15mm 19.1%, 0.08mm 6.9%의 체통과율이 확인되었으며, 향후 투수성 재생아스콘의 골재로 사용하기 위하여 입도별에 따른 투수성능 및 혼합물의 역학적 특성을 평가하여야 할 것으로 판단된다.
