논문 상세보기

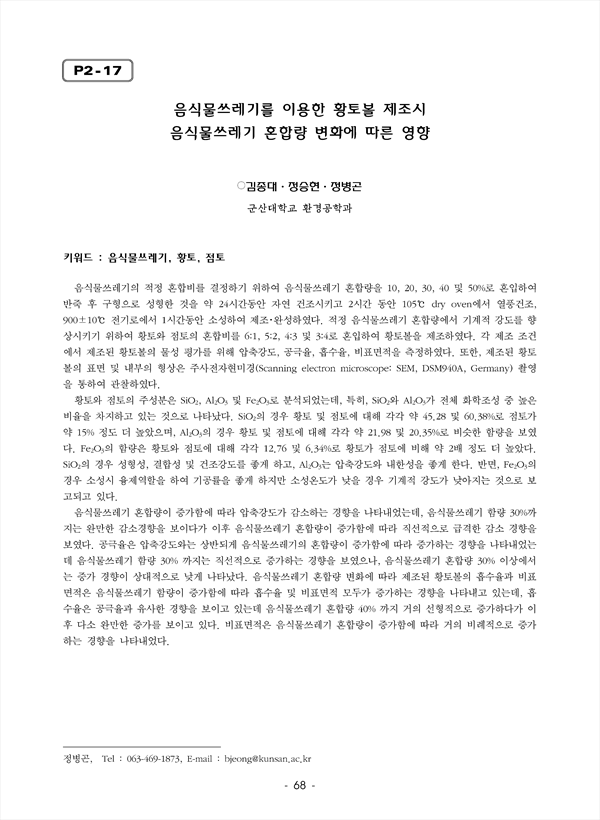

음식물쓰레기의 적정 혼합비를 결정하기 위하여 음식물쓰레기 혼합량을 10, 20, 30, 40 및 50%로 혼입하여 반죽 후 구형으로 성형한 것을 약 24시간동안 자연 건조시키고 2시간 동안 105℃ dry oven에서 열풍건조, 900±10℃ 전기로에서 1시간동안 소성하여 제조･완성하였다. 적정 음식물쓰레기 혼합량에서 기계적 강도를 향상시키기 위하여 황토와 점토의 혼합비를 6:1, 5:2, 4:3 및 3:4로 혼입하여 황토볼을 제조하였다. 각 제조 조건에서 제조된 황토볼의 물성 평가를 위해 압축강도, 공극율, 흡수율, 비표면적을 측정하였다. 또한, 제조된 황토볼의 표면 및 내부의 형상은 주사전자현미경(Scanning electron microscope: SEM, DSM940A, Germany) 촬영을 통하여 관찰하였다. 황토와 점토의 주성분은 SiO2, Al2O3 및 Fe2O3로 분석되었는데, 특히, SiO2와 Al2O3가 전체 화학조성 중 높은 비율을 차지하고 있는 것으로 나타났다. SiO2의 경우 황토 및 점토에 대해 각각 약 45.28 및 60.38%로 점토가 약 15% 정도 더 높았으며, Al2O3의 경우 황토 및 점토에 대해 각각 약 21.98 및 20.35%로 비슷한 함량을 보였다. Fe2O3의 함량은 황토와 점토에 대해 각각 12.76 및 6.34%로 황토가 점토에 비해 약 2배 정도 더 높았다. SiO2의 경우 성형성, 결합성 및 건조강도를 좋게 하고, Al2O3는 압축강도와 내한성을 좋게 한다. 반면, Fe2O3의 경우 소성시 융제역할을 하여 기공률을 좋게 하지만 소성온도가 낮을 경우 기계적 강도가 낮아지는 것으로 보고되고 있다. 음식물쓰레기 혼합량이 증가함에 따라 압축강도가 감소하는 경향을 나타내었는데, 음식물쓰레기 함량 30%까지는 완만한 감소경향을 보이다가 이후 음식물쓰레기 혼합량이 증가함에 따라 직선적으로 급격한 감소 경향을 보였다. 공극율은 압축강도와는 상반되게 음식물쓰레기의 혼합량이 증가함에 따라 증가하는 경향을 나타내었는데 음식물쓰레기 함량 30% 까지는 직선적으로 증가하는 경향을 보였으나, 음식물쓰레기 혼합량 30% 이상에서는 증가 경향이 상대적으로 낮게 나타났다. 음식물쓰레기 혼합량 변화에 따라 제조된 황토볼의 흡수율과 비표면적은 음식물쓰레기 함량이 증가함에 따라 흡수율 및 비표면적 모두가 증가하는 경향을 나타내고 있는데, 흡수율은 공극율과 유사한 경향을 보이고 있는데 음식물쓰레기 혼합량 40% 까지 거의 선형적으로 증가하다가 이후 다소 완만한 증가를 보이고 있다. 비표면적은 음식물쓰레기 혼합량이 증가함에 따라 거의 비례적으로 증가하는 경향을 나타내었다.
