pp.129-136

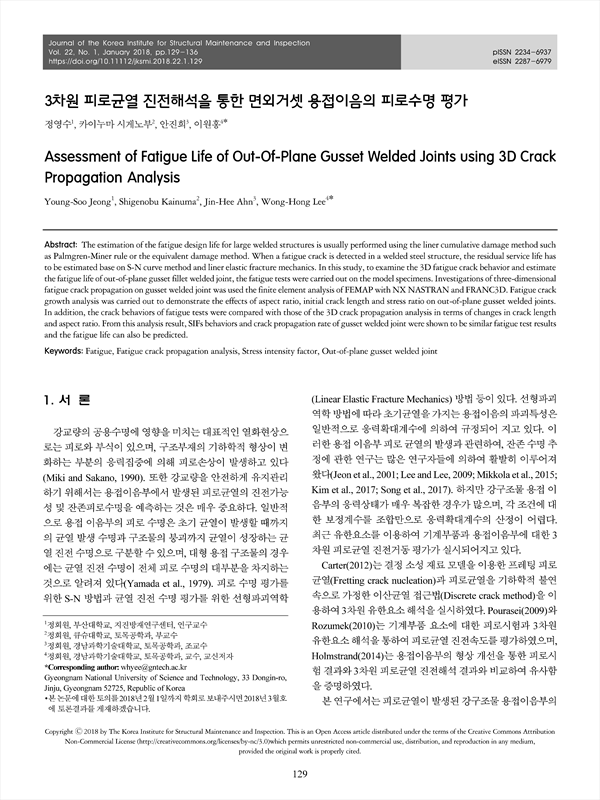

대형 용접 구조물에 대한 피로설계 수명의 예측은 일반적으로 Palmgren Miner과 등가손상도 방법 또는 선형누적손상도 방법을 사용한다. 또한 용접 구조물에서 피로 균열이 발생되면 잔존 수명은 S-N 곡선과 선형 파괴역학에 기초하여 예측되고 있다. 본 연구에서는 면외거 셋 용접이음의 3차원 피로균열 진전거동과 피로수명을 예측하기 위하여 피로 시험을 실시하였다. 면외거셋 용접이음의 3차원 피로균열진전 해석은 NX NASTRAN 및 FRANC3D를 이용하여 유한요소 해석을 실시하였다. 면외거셋 용접이음의 균열 형상비, 초기균열 크기 및 응력비에 미치는 영향을 검토하기 위하여 피로균열진전 해석을 실시하였다. 또한 초기균열크기, 균열 형상비와 응력비의 변화에 따른 3차원 피로균열진 전 해석 결과와 피로시험결과를 비교하였다. 피로균열진전 해석결과, 피로균열 진전속도와 응력확대계수와의 관계에서 피로시험과 유사하게 나타남을 확인하였으며, 면외거셋 용접이음의 피로수명을 추정할 수 있음을 확인하였다.
The estimation of the fatigue design life for large welded structures is usually performed using the liner cumulative damage method such as Palmgren-Miner rule or the equivalent damage method. When a fatigue crack is detected in a welded steel structure, the residual service life has to be estimated base on S-N curve method and liner elastic fracture mechanics. In this study, to examine the 3D fatigue crack behavior and estimate the fatigue life of out-of-plane gusset fillet welded joint, the fatigue tests were carried out on the model specimens. Investigations of three-dimensional fatigue crack propagation on gusset welded joint was used the finite element analysis of FEMAP with NX NASTRAN and FRANC3D. Fatigue crack growth analysis was carried out to demonstrate the effects of aspect ratio, initial crack length and stress ratio on out-of-plane gusset welded joints. In addition, the crack behaviors of fatigue tests were compared with those of the 3D crack propagation analysis in terms of changes in crack length and aspect ratio. From this analysis result, SIFs behaviors and crack propagation rate of gusset welded joint were shown to be similar fatigue test results and the fatigue life can also be predicted.
2. 시험체 제작 및 피로실험
3. 피로균열 진전해석
3.1 유한요소 해석모델
3.2 피로균열 진전수명 계산
3.3 피로균열 진전거동 평가
4. 피로균열 진전해석결과
4.1 초기 균열 크기 영향
4.2 초기 피로균열 형상비 영향
4.3 응력비 영향
5. 결 론
감사의 글
References
