논문 상세보기

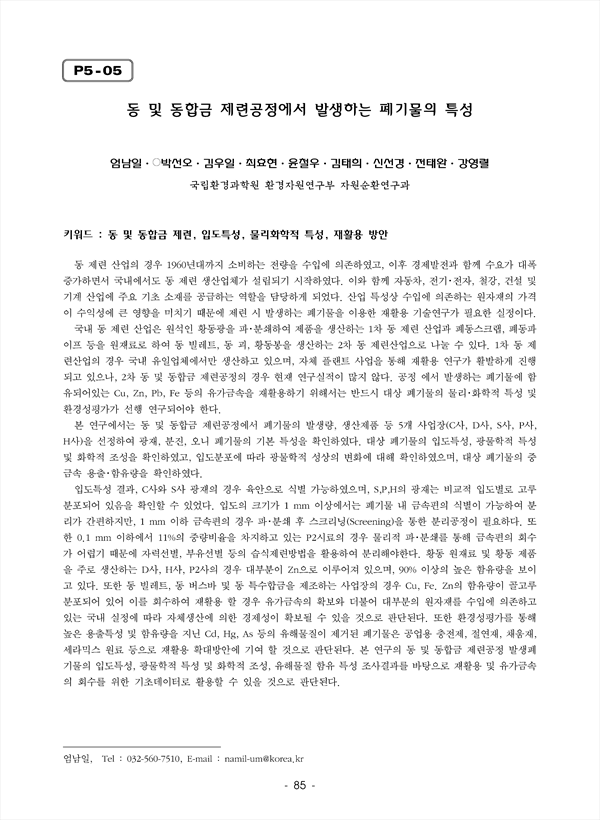

동 제련 산업의 경우 1960년대까지 소비하는 전량을 수입에 의존하였고, 이후 경제발전과 함께 수요가 대폭증가하면서 국내에서도 동 제련 생산업체가 설립되기 시작하였다. 이와 함께 자동차, 전기･전자, 철강, 건설 및 기계 산업에 주요 기초 소재를 공급하는 역할을 담당하게 되었다. 산업 특성상 수입에 의존하는 원자재의 가격이 수익성에 큰 영향을 미치기 때문에 제련 시 발생하는 폐기물을 이용한 재활용 기술연구가 필요한 실정이다. 국내 동 제련 산업은 원석인 황동광을 파･분쇄하여 제품을 생산하는 1차 동 제련 산업과 폐동스크랩, 폐동파이프 등을 원재료로 하여 동 빌레트, 동 괴, 황동봉을 생산하는 2차 동 제련산업으로 나눌 수 있다. 1차 동 제련산업의 경우 국내 유일업체에서만 생산하고 있으며, 자체 플랜트 사업을 통해 재활용 연구가 활발하게 진행되고 있으나, 2차 동 및 동합금 제련공정의 경우 현재 연구실적이 많지 않다. 공정 에서 발생하는 폐기물에 함유되어있는 Cu, Zn, Pb, Fe 등의 유가금속을 재활용하기 위해서는 반드시 대상 폐기물의 물리･화학적 특성 및 환경성평가가 선행 연구되어야 한다. 본 연구에서는 동 및 동합금 제련공정에서 폐기물의 발생량, 생산제품 등 5개 사업장(C사, D사, S사, P사, H사)을 선정하여 광재, 분진, 오니 폐기물의 기본 특성을 확인하였다. 대상 폐기물의 입도특성, 광물학적 특성 및 화학적 조성을 확인하였고, 입도분포에 따라 광물학적 성상의 변화에 대해 확인하였으며, 대상 폐기물의 중금속 용출･함유량을 확인하였다. 입도특성 결과, C사와 S사 광재의 경우 육안으로 식별 가능하였으며, S,P,H의 광재는 비교적 입도별로 고루 분포되어 있음을 확인할 수 있었다. 입도의 크기가 1 mm 이상에서는 폐기물 내 금속편의 식별이 가능하여 분리가 간편하지만, 1 mm 이하 금속편의 경우 파･분쇄 후 스크리닝(Screening)을 통한 분리공정이 필요하다. 또한 0.1 mm 이하에서 11%의 중량비율을 차지하고 있는 P2시료의 경우 물리적 파･분쇄를 통해 금속편의 회수가 어렵기 때문에 자력선별, 부유선별 등의 습식제련방법을 활용하여 분리해야한다. 황동 원재료 및 황동 제품을 주로 생산하는 D사, H사, P2사의 경우 대부분이 Zn으로 이루어져 있으며, 90% 이상의 높은 함유량을 보이고 있다. 또한 동 빌레트, 동 버스바 및 동 특수합금을 제조하는 사업장의 경우 Cu, Fe. Zn의 함유량이 골고루 분포되어 있어 이를 회수하여 재활용 할 경우 유가금속의 확보와 더불어 대부분의 원자재를 수입에 의존하고 있는 국내 실정에 따라 자체생산에 의한 경제성이 확보될 수 있을 것으로 판단된다. 또한 환경성평가를 통해 높은 용출특성 및 함유량을 지닌 Cd, Hg, As 등의 유해물질이 제거된 폐기물은 공업용 충전제, 절연재, 채움재, 세라믹스 원료 등으로 재활용 확대방안에 기여 할 것으로 판단된다. 본 연구의 동 및 동합금 제련공정 발생폐기물의 입도특성, 광물학적 특성 및 화학적 조성, 유해물질 함유 특성 조사결과를 바탕으로 재활용 및 유가금속의 회수를 위한 기초데이터로 활용할 수 있을 것으로 판단된다.
