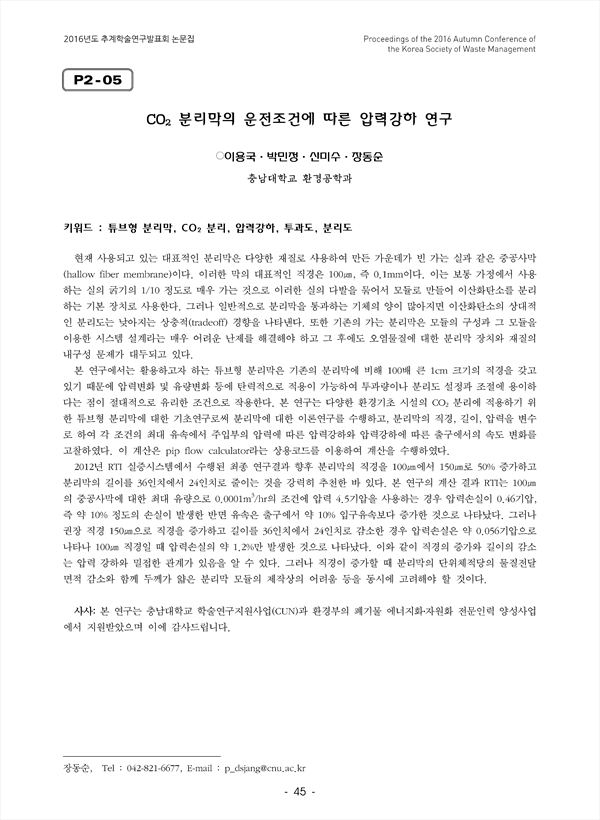

현재 사용되고 있는 대표적인 분리막은 다양한 재질로 사용하여 만든 가운데가 빈 가는 실과 같은 중공사막(hallow fiber membrane)이다. 이러한 막의 대표적인 직경은 100㎛, 즉 0.1mm이다. 이는 보통 가정에서 사용하는 실의 굵기의 1/10 정도로 매우 가는 것으로 이러한 실의 다발을 묶어서 모듈로 만들어 이산화탄소를 분리하는 기본 장치로 사용한다. 그러나 일반적으로 분리막을 통과하는 기체의 양이 많아지면 이산화탄소의 상대적인 분리도는 낮아지는 상충적(tradeoff) 경향을 나타낸다. 또한 기존의 가는 분리막은 모듈의 구성과 그 모듈을 이용한 시스템 설계라는 매우 어려운 난제를 해결해야 하고 그 후에도 오염물질에 대한 분리막 장치와 재질의 내구성 문제가 대두되고 있다. 본 연구에서는 활용하고자 하는 튜브형 분리막은 기존의 분리막에 비해 100배 큰 1cm 크기의 직경을 갖고있기 때문에 압력변화 및 유량변화 등에 탄력적으로 적용이 가능하여 투과량이나 분리도 설정과 조절에 용이하다는 점이 절대적으로 유리한 조건으로 작용한다. 본 연구는 다양한 환경기초 시설의 CO2 분리에 적용하기 위한 튜브형 분리막에 대한 기초연구로써 분리막에 대한 이론연구를 수행하고, 분리막의 직경, 길이, 압력을 변수로 하여 각 조건의 최대 유속에서 주입부의 압력에 따른 압력강하와 압력강하에 따른 출구에서의 속도 변화를 고찰하였다. 이 계산은 pip flow calculator라는 상용코드를 이용하여 계산을 수행하였다. 2012년 RTI 실증시스템에서 수행된 최종 연구결과 향후 분리막의 직경을 100㎛에서 150㎛로 50% 증가하고 분리막의 길이를 36인치에서 24인치로 줄이는 것을 강력히 추천한 바 있다. 본 연구의 계산 결과 RTI는 100㎛의 중공사막에 대한 최대 유량으로 0.0001m³/hr의 조건에 압력 4.5기압을 사용하는 경우 압력손실이 0.46기압, 즉 약 10% 정도의 손실이 발생한 반면 유속은 출구에서 약 10% 입구유속보다 증가한 것으로 나타났다. 그러나 권장 직경 150㎛으로 직경을 증가하고 길이를 36인치에서 24인치로 감소한 경우 압력손실은 약 0.056기압으로 나타나 100㎛ 직경일 때 압력손실의 약 1.2%만 발생한 것으로 나타났다. 이와 같이 직경의 증가와 길이의 감소는 압력 강하와 밀접한 관계가 있음을 알 수 있다. 그러나 직경이 증가할 때 분리막의 단위체적당의 물질전달 면적 감소와 함께 두께가 얇은 분리막 모듈의 제작상의 어려움 등을 동시에 고려해야 할 것이다.
