논문 상세보기

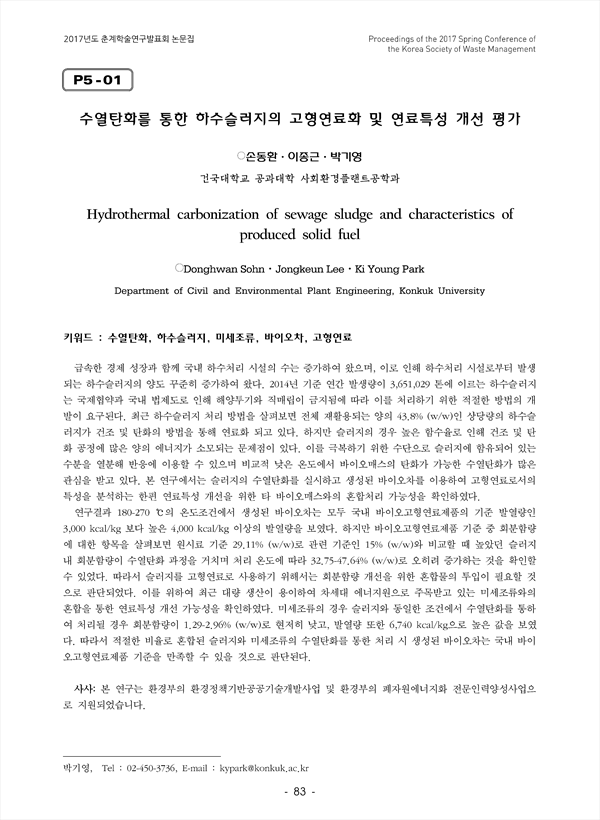

급속한 경제 성장과 함께 국내 하수처리 시설의 수는 증가하여 왔으며, 이로 인해 하수처리 시설로부터 발생되는 하수슬러지의 양도 꾸준히 증가하여 왔다. 2014년 기준 연간 발생량이 3,651,029 톤에 이르는 하수슬러지는 국제협약과 국내 법제도로 인해 해양투기와 직매립이 금지됨에 따라 이를 처리하기 위한 적절한 방법의 개발이 요구된다. 최근 하수슬러지 처리 방법을 살펴보면 전체 재활용되는 양의 43.8% (w/w)인 상당량의 하수슬러지가 건조 및 탄화의 방법을 통해 연료화 되고 있다. 하지만 슬러지의 경우 높은 함수율로 인해 건조 및 탄화 공정에 많은 양의 에너지가 소모되는 문제점이 있다. 이를 극복하기 위한 수단으로 슬러지에 함유되어 있는 수분을 열분해 반응에 이용할 수 있으며 비교적 낮은 온도에서 바이오매스의 탄화가 가능한 수열탄화가 많은 관심을 받고 있다. 본 연구에서는 슬러지의 수열탄화를 실시하고 생성된 바이오차를 이용하여 고형연료로서의 특성을 분석하는 한편 연료특성 개선을 위한 타 바이오매스와의 혼합처리 가능성을 확인하였다. 연구결과 180-270 ℃의 온도조건에서 생성된 바이오차는 모두 국내 바이오고형연료제품의 기준 발열량인 3,000 kcal/kg 보다 높은 4,000 kcal/kg 이상의 발열량을 보였다. 하지만 바이오고형연료제품 기준 중 회분함량에 대한 항목을 살펴보면 원시료 기준 29.11% (w/w)로 관련 기준인 15% (w/w)와 비교할 때 높았던 슬러지내 회분함량이 수열탄화 과정을 거치며 처리 온도에 따라 32.75-47.64% (w/w)로 오히려 증가하는 것을 확인할 수 있었다. 따라서 슬러지를 고형연료로 사용하기 위해서는 회분함량 개선을 위한 혼합물의 투입이 필요할 것으로 판단되었다. 이를 위하여 최근 대량 생산이 용이하여 차세대 에너지원으로 주목받고 있는 미세조류와의 혼합을 통한 연료특성 개선 가능성을 확인하였다. 미세조류의 경우 슬러지와 동일한 조건에서 수열탄화를 통하여 처리될 경우 회분함량이 1.29-2.96% (w/w)로 현저히 낮고, 발열량 또한 6,740 kcal/kg으로 높은 값을 보였다. 따라서 적절한 비율로 혼합된 슬러지와 미세조류의 수열탄화를 통한 처리 시 생성된 바이오차는 국내 바이오고형연료제품 기준을 만족할 수 있을 것으로 판단된다.
