우라늄 토양 및 콘크리트 폐기물의 동전기 제염 후 방사성폐기물의 시멘트 고화특성을 분석하기 위하여, 시멘트 고화 유동성 시험을 수행하고 시멘트 고화 시료를 제작하였다. 시멘트 고화시료에 대하여 압축강도, pH, 전기전도도, 방사선조사 효과 및 부피증가를 분석하였다. 방사성폐기물의 시멘트 고화의 작업 적정도는 175~190% 정도였다. 시멘트 고화시료의 방사선 조사 후 압축강도는 방사선 조사 전 압축강도 보다 약 15% 감소하였으나, 한국원자력환경공단 인수기준 (34 kgf·cm-2)을 만족하였다. 동전기 제염 후 방사성폐기물의 시멘트 고화 시료에 대한 SEM-EDS 분석결과, 알루미늄상은 시멘트와 잘 결합 한 형상을 나타낸 반면, 칼슘상은 시멘트와 분리된 형상을 나타내었다. 방사성폐기물의 시멘트 고화 부피는 시멘트에 대한 폐기물의 배합과 수분량에 따라 다르게 나타났다. 방사성폐기물의 시멘트 고화 부피(C-2.0-60)는 약 30% 증가였으며 동전기 제염 후 생성된 방사성폐기물의 영구처분은 적절하다고 판단되었다.

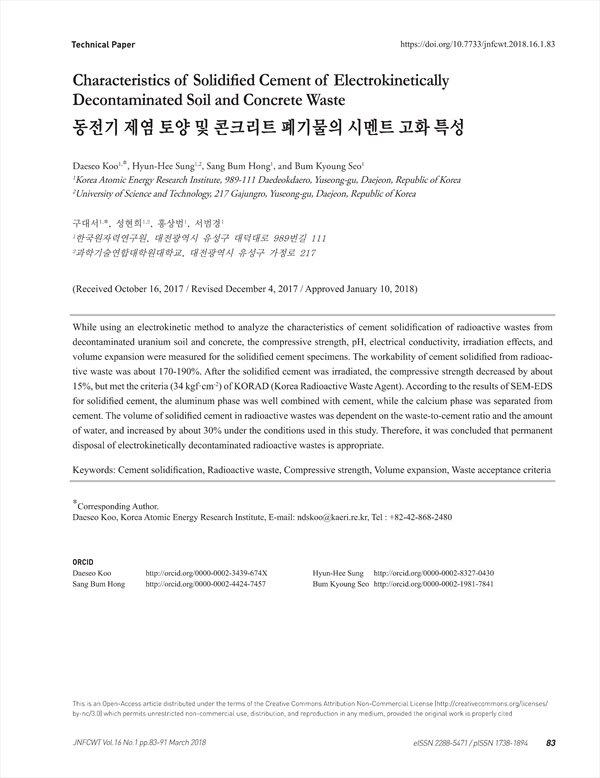

While using an electrokinetic method to analyze the characteristics of cement solidification of radioactive wastes from decontaminated uranium soil and concrete, the compressive strength, pH, electrical conductivity, irradiation effects, and volume expansion were measured for the solidified cement specimens. The workability of cement solidified from radioactive waste was about 170-190%. After the solidified cement was irradiated, the compressive strength decreased by about 15%, but met the criteria (34 kgf·cm-2) of KORAD (Korea Radioactive Waste Agent). According to the results of SEM-EDS for solidified cement, the aluminum phase was well combined with cement, while the calcium phase was separated from cement. The volume of solidified cement in radioactive wastes was dependent on the waste-to-cement ratio and the amount of water, and increased by about 30% under the conditions used in this study. Therefore, it was concluded that permanent disposal of electrokinetically decontaminated radioactive wastes is appropriate.

1. 서론
 2. 실험
  2.1 실험방법 및 측정
  2.2 시멘트 고화 유동성
  2.3 시멘트 고화 압축강도
  2.4 시멘트 고화 방사선 조사시험
  2.5 시멘트 고화 침수시험
 3. 결과 및 토의
  3.1 시멘트 고화 유동성
  3.2 시멘트 고화 압축강도
  3.3. 시멘트 고화 방사선조사 영향
  3.4 시멘트 고화의 pH 및 전기전도도
  3.5 시멘트 고화 물성
  3.6 시멘트 고화 부피
 4. 결론
 감사의 글
 REFERENCES

• Daeseo Koo(Korea Atomic Energy Research Institute, 한국원자력연구원) | 구대서 Corresponding Author
• Hyun-Hee Sung(Korea Atomic Energy Research Institute, University of Science and Technology, 한국원자력연구원, 과학기술연합대학원대학교) | 성현희
• Sang Bum Hong(Korea Atomic Energy Research Institute, 한국원자력연구원) | 홍상범
• Bum Kyoung Seo(Korea Atomic Energy Research Institute, 한국원자력연구원) | 서범경
