본 연구는 X-선관 각도 변경에 따른 경사효과(Anode Heel Effect)의 변화를 알아보고자 실시하였다. 실험조건은 70 kV, 30 mAs, 초점-검출기간의 거리 100 cm, 조사야는 35×43 ㎠, 측정점은 조사야의 정중앙점에서 좌우 3.5 cm 간격으로 나누어 양극쪽으로 A1, A2, A3, A4, A5, A6 점을 설정하고 음극쪽으로 C1, C2, C3, C4, C5, C6 점으로 설정하였다. X-선관을 수직으로 하여 측정점인 A6에서 C6까지 각각 입사표면선량을 측정하였다. 다음에 X-선관을 양극쪽으로 15도 30도로 변경 하면서 각각 측정하고 같은 방법으로 음극쪽으로 15도 30도로 변화시켜 측정하였다. 결과로 X-선관이 수직인 경우 A5보다 C5점이 3배정도 입사표면선량이 높게 나타나 수직 촬영 시 방사선감수성이 높은 장기가 위치해 있는 쪽으로 양극을 위치시키면 피폭을 줄일 수 있었다. X-선관의 각도를 주고 촬영할 경우에는 음극측으로 각도를 주는 것이 양극과 음극측의 입사표면선량 차이를 줄일 수 있으며 상, 하 두께 차이가 있는 부위를 촬영할 경우에는 음극측이 두꺼운 부위를 향하게 각도를 주는 것이 입사표면선량의 차이를 줄여 좀 더 균일한 영상을 만들 수 있었다.

This study was an investigation of the anode heel effect caused by changing the angle of the x-ray tube. We established the following conditions for experimental measurements: 70 kV, 30 mAs, focus-detector distance of 100cm, and a collimator setting of 35X43 ㎠. The measurement points were set up at the center of the collimator and extended to each side in intervals of 3.5cm, with points A1, A2, A3, A4, A5, A6 on the anode side and points C1, C2, C3, C4, C5, C6 on the cathode side. We measured the entrance surface dose from point A6 to point C6 with each point perpendicular to an x-ray tube. And we did the same when measuring different angles of the x-ray tube from 15 to 30 degrees for every point on the anode and cathode sides. Using perpendicular x-ray tube, we found that the entrance surface dose of the A5 point was three times higher than that of the C5 point. Thus, we conclude that if the anode side is placed near highly radiosensitive organs, then there will be less radiation exposure when using a perpendicular x-ray tube. When imaging using x-ray tube angles, an angle to the cathode side can reduce the gap of the entrance surface dose on both the anode and cathode sides. When imaging areas where there are differences in thickness between the upper and lower sides, the angle to the cathode side that is closer to the thicker area can reduce the gap of the entrance surface dose and capture a higher quality image.

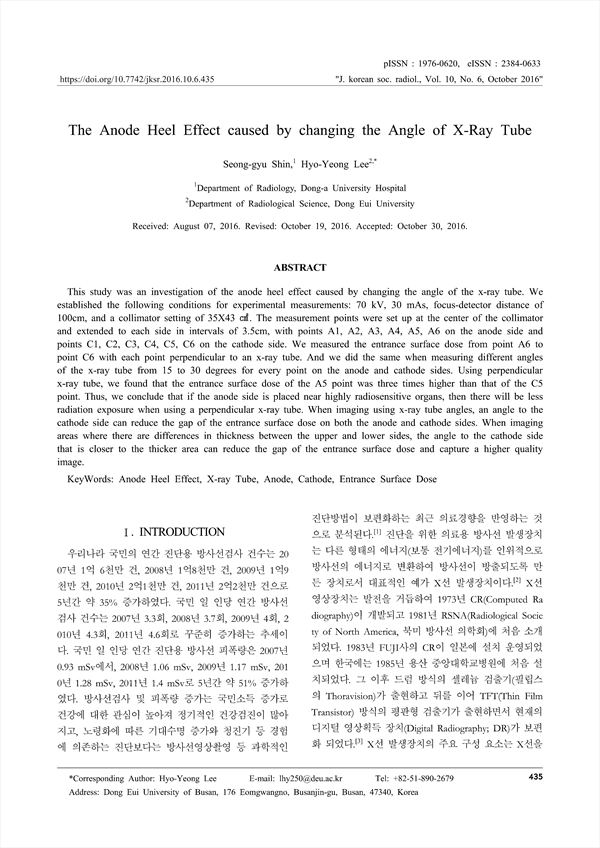

ABSTRACT
 Ⅰ. INTRODUCTION
 Ⅱ. MATERIAL AND METHODS
  1. 실험 기기
  2. 실험방법
 Ⅲ. RESULT
  1. X-선관 수직
  2. 양극(Anode)쪽 15도
  3. 양극(Anode)쪽 30도
  4. 음극(Cathode)쪽 15도
  5. 음극(Cathode)쪽 30도
  6. 양극(Anode) 15도와 음극(Cathode) 15도 비교
  7. 양극(Anode) 30도와 음극(Cathode) 30도 비교
 Ⅳ. DISCUSSION
 Ⅴ. CONCLUSION
 Reference
 요 약

• Seong-gyu Shin(Department of Radiology, Dong-a University Hospital) | 신성규
• Hyo-Yeong Lee(Department of Radiological Science, Dong Eui University) | 이효영 Corresponding Author
