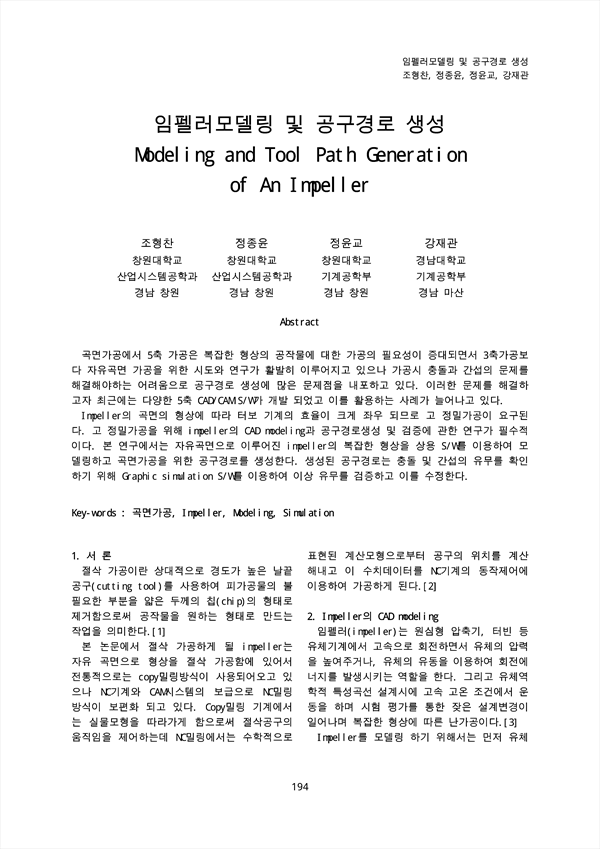

임펠러모델링 및 공구경로 생성

Modeling and Tool Path Generation of An Impeller

  • 언어KOR
  • URLhttps://db.koreascholar.com/Article/Detail/350447
구독 기관 인증 시 무료 이용이 가능합니다. 3,000원
한국산업경영시스템학회 (Society of Korea Industrial and Systems Engineering)
초록

곡면가공에서 5축 가공은 복잡한 형상의 공작물에 대한 가공의 필요성이 증대되면서 3축가공보다 자유곡면 가공을 위한 시도와 연구가 활발히 이루어지고 있으나 가공시 충돌과 간섭의 문제를 해결해야하는 어려움으로 공구경로 생성에 많은 문제점을 내포하고 있다. 이러한 문제를 해결하고자 최근에는 다양한 5축 CAD/CAM S/W가 개발 되었고 이를 활용하는 사례가 늘어나고 있다. Impeller의 곡면의 형상에 따라 터보 기계의 효율이 크게 좌우 되므로 고 정밀가공이 요구된다. 고 정밀가공을 위해 impeller의 CAD modeling과 공구경로생성 및 검증에 관한 연구가 필수적이다. 본 연구에서는 자유곡면으로 이루어진 impeller의 복잡한 형상을 상용 S/W를 이용하여 모델링하고 곡면가공을 위한 공구경로를 생성한다. 생성된 공구경로는 충돌 및 간섭의 유무를 확인하기 위해 Graphic simulation S/W를 이용하여 이상 유무를 검증하고 이를 수정한다.

목차
Abstract
 1. 서 론
 2. Impeller의 CAD modeling
 3. 5축가공기의 configuration
 4. Impeller의 공구경로 생성 및 검증
  4.1 Impeller의 원통가공
  4.2 Remodeling
  4.3 Hub가공
  4.4 Cutter Containment & Global transitions
  4.5 Blade가공
  4.6 Round가공
  4.7 Simulation
  4.8 Post processing
  4.9 NC Data검증
 5. 결 론
 후 기
 참고문헌
저자
  • 조형찬(창원대학교 산업시스템공학과)
  • 정종윤(창원대학교 산업시스템공학과)
  • 정윤교(창원대학교 기계공학부)
  • 강재관(창원대학교 기계공학부)
