논문 상세보기

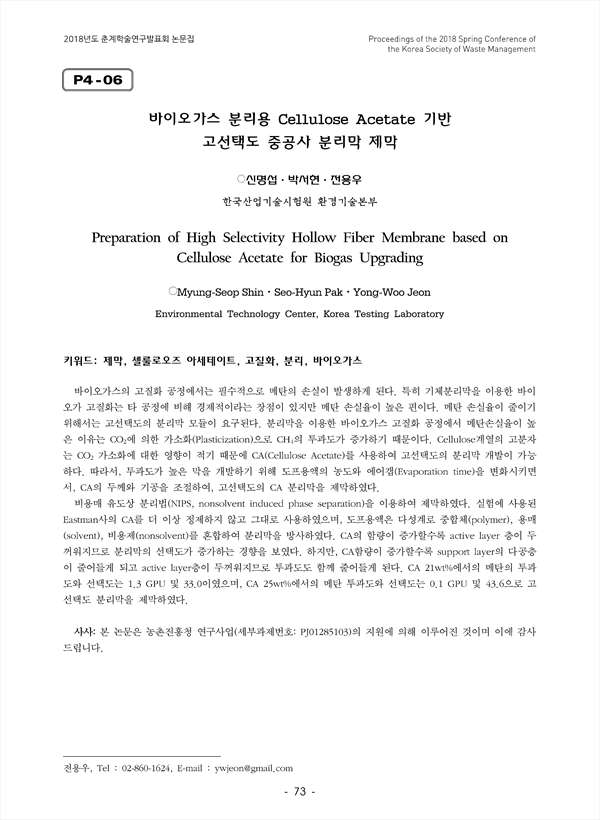

바이오가스의 고질화 공정에서는 필수적으로 메탄의 손실이 발생하게 된다. 특히 기체분리막을 이용한 바이오가 고질화는 타 공정에 비해 경제적이라는 장점이 있지만 메탄 손실율이 높은 편이다. 메탄 손실율이 줄이기 위해서는 고선택도의 분리막 모듈이 요구된다. 분리막을 이용한 바이오가스 고질화 공정에서 메탄손실율이 높은 이유는 CO2에 의한 가소화(Plasticization)으로 CH4의 투과도가 증가하기 때문이다. Cellulose계열의 고분자는 CO2 가소화에 대한 영향이 적기 때문에 CA(Cellulose Acetate)를 사용하여 고선택도의 분리막 개발이 가능하다. 따라서, 투과도가 높은 막을 개발하기 위해 도프용액의 농도와 에어갭(Evaporation time)을 변화시키면서, CA의 두께와 기공을 조절하여, 고선택도의 CA 분리막을 제막하였다. 비용매 유도상 분리법(NIPS, nonsolvent induced phase separation)을 이용하여 제막하였다. 실험에 사용된 Eastman사의 CA를 더 이상 정제하지 않고 그대로 사용하였으며, 도프용액은 다성계로 중합체(polymer), 용매(solvent), 비용제(nonsolvent)를 혼합하여 분리막을 방사하였다. CA의 함량이 증가할수록 active layer 층이 두꺼워지므로 분리막의 선택도가 증가하는 경향을 보였다. 하지만, CA함량이 증가할수록 support layer의 다공층이 줄어들게 되고 active layer층이 두꺼워지므로 투과도도 함께 줄어들게 된다. CA 21wt%에서의 메탄의 투과도와 선택도는 1.3 GPU 및 33.0이였으며, CA 25wt%에서의 메탄 투과도와 선택도는 0.1 GPU 및 43.6으로 고선택도 분리막을 제막하였다.
