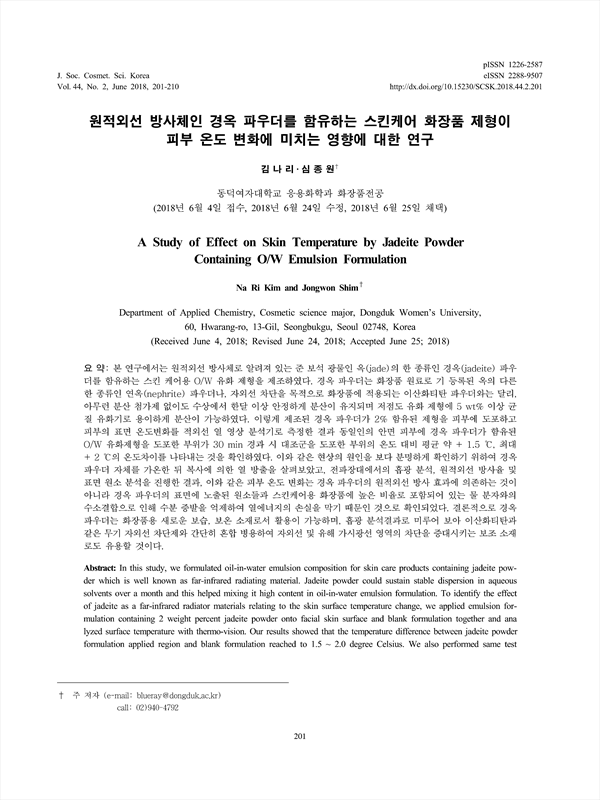

본 연구에서는 원적외선 방사체로 알려져 있는 준 보석 광물인 옥(jade)의 한 종류인 경옥(jadeite) 파우 더를 함유하는 스킨 케어용 O/W 유화 제형을 제조하였다. 경옥 파우더는 화장품 원료로 기 등록된 옥의 다른 한 종류인 연옥(nephrite) 파우더나, 자외선 차단을 목적으로 화장품에 적용되는 이산화티탄 파우더와는 달리, 아무런 분산 첨가제 없이도 수상에서 한달 이상 안정하게 분산이 유지되며 저점도 유화 제형에 5 wt% 이상 균질 유화기로 용이하게 분산이 가능하였다. 이렇게 제조된 경옥 파우더가 2% 함유된 제형을 피부에 도포하고 피부의 표면 온도변화를 적외선 열 영상 분석기로 측정한 결과 동일인의 안면 피부에 경옥 파우더가 함유된 O/W 유화제형을 도포한 부위가 30 min 경과 시 대조군을 도포한 부위의 온도 대비 평균 약 + 1.5 ℃, 최대 + 2 ℃의 온도차이를 나타내는 것을 확인하였다. 이와 같은 현상의 원인을 보다 분명하게 확인하기 위하여 경옥 파우더 자체를 가온한 뒤 복사에 의한 열 방출을 살펴보았고, 전파장대에서의 흡광 분석, 원적외선 방사율 및 표면 원소 분석을 진행한 결과, 이와 같은 피부 온도 변화는 경옥 파우더의 원적외선 방사 효과에 의존하는 것이 아니라 경옥 파우더의 표면에 노출된 원소들과 스킨케어용 화장품에 높은 비율로 포함되어 있는 물 분자와의 수소결합으로 인해 수분 증발을 억제하여 열에너지의 손실을 막기 때문인 것으로 확인되었다. 결론적으로 경옥 파우더는 화장품용 새로운 보습, 보온 소재로서 활용이 가능하며, 흡광 분석결과로 미루어 보아 이산화티탄과 같은 무기 자외선 차단제와 간단히 혼합 병용하여 자외선 및 유해 가시광선 영역의 차단을 증대시키는 보조 소재로도 유용할 것이다.

In this study, we formulated oil-in-water emulsion composition for skin care products containing jadeite powder which is well known as far-infrared radiating material. Jadeite powder could sustain stable dispersion in aqueous solvents over a month and this helped mixing it high content in oil-in-water emulsion formulation. To identify the effect of jadeite as a far-infrared radiator materials relating to the skin surface temperature change, we applied emulsion formulation containing 2 weight percent jadeite powder onto facial skin surface and blank formulation together and ana lyzed surface temperature with thermo-vision. Our results showed that the temperature difference between jadeite powder formulation applied region and blank formulation reached to 1.5 ~ 2.0 degree Celsius. We also performed same test with nephrite powder and titanium dioxide powder but only jadeite powder containing formulation showed significant skin temperature change. To elucidate main cause of heat energy transfer, we tested heat radiation, energy dispersive spectrometer analysis and measured far infrared radiance emissivity, diffuse reflectance spectra and water evaporation rate. We found out jadeite powder could retard water evaporation effectively from the skin surface and resist temperature drop down. This is because of the innate chemical composition and surface structure of jadeite, which can bind with water molecules to form hydrogen bonds. It is concluded that we can develop novel skin care products for moisturizing and thermos with jadeite powder.

요 약
 Abstract
 1. 서 론
 2. 재료 및 방법
  2.1. 형태 및 원소분석
  2.2. 원적외선 방사율 및 방사에너지
  2.3. 파우더 열에너지 복사
  2.4. 파우더 함유 O/W 제형 제조
  2.5. 피부 온도 변화 열화상카메라 측정
  2.6. 흡광분석
  2.7. 증발에 의한 질량 감소 측정
  2.8. 분산 안정성 비교
 3. 결과 및 고찰
 4. 결 론
 Reference

• 김나리(동덕여자대학교 응용화학과 화장품전공) | Na Ri Kim (Department of Applied Chemistry, Cosmetic science major, Dongduk Women’s University)
• 심종원(동덕여자대학교 응용화학과 화장품전공) | Jongwon Shim (Department of Applied Chemistry, Cosmetic science major, Dongduk Women’s University)
