논문 상세보기

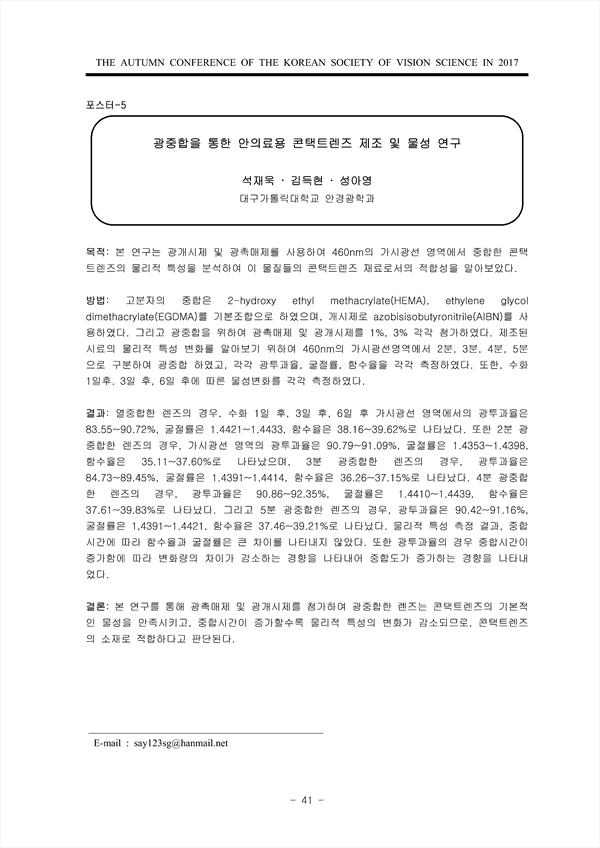

목적: 본 연구는 광개시제 및 광촉매제를 사용하여 460nm의 가시광선 영역에서 중합한 콘택트렌즈의 물리적 특성을 분석하여 이 물질들의 콘택트렌즈 재료로서의 적합성을 알아보았다.
방법: 고분자의 중합은 2-hydroxy ethyl methacrylate(HEMA), ethylene glycol dimethacrylate(EGDMA)를 기본조합으로 하였으며, 개시제로 azobisisobutyronitrile(AIBN)를 사용하였다. 그리고 광중합을 위하여 광촉매제 및 광개시제를 1%, 3% 각각 첨가하였다. 제조된 시료의 물리적 특성 변화를 알아보기 위하여 460nm의 가시광선영역에서 2분, 3분, 4분, 5분 으로 구분하여 광중합 하였고, 각각 광투과율, 굴절률, 함수율을 각각 측정하였다. 또한, 수화 1일후. 3일 후, 6일 후에 따른 물성변화를 각각 측정하였다.
결과: 열중합한 렌즈의 경우, 수화 1일 후, 3일 후, 6일 후 가시광선 영역에서의 광투과율은 83.55~90.72%, 굴절률은 1.4421~1.4433, 함수율은 38.16~39.62%로 나타났다. 또한 2분 광중합한 렌즈의 경우, 가시광선 영역의 광투과율은 90.79~91.09%, 굴절률은 1.4353~1.4398, 함수율은 35.11~37.60%로 나타났으며, 3분 광중합한 렌즈의 경우, 광투과율은 84.73~89.45%, 굴절률은 1.4391~1.4414, 함수율은 36.26~37.15%로 나타났다. 4분 광중합한 렌즈의 경우, 광투과율은 90.86~92.35%, 굴절률은 1.4410~1.4439, 함수율은 37.61~39.83%로 나타났다. 그리고 5분 광중합한 렌즈의 경우, 광투과율은 90.42~91.16%, 굴절률은 1,4391~1.4421, 함수율은 37.46~39.21%로 나타났다. 물리적 특성 측정 결과, 중합 시간에 따라 함수율과 굴절률은 큰 차이를 나타내지 않았다. 또한 광투과율의 경우 중합시간이 증가함에 따라 변화량의 차이가 감소하는 경향을 나타내어 중합도가 증가하는 경향을 나타내었다.
결론: 본 연구를 통해 광촉매제 및 광개시제를 첨가하여 광중합한 렌즈는 콘택트렌즈의 기본적인 물성을 만족시키고, 중합시간이 증가할수록 물리적 특성의 변화가 감소되므로, 콘택트렌즈의 소재로 적합하다고 판단된다.
방법
결과
결론
