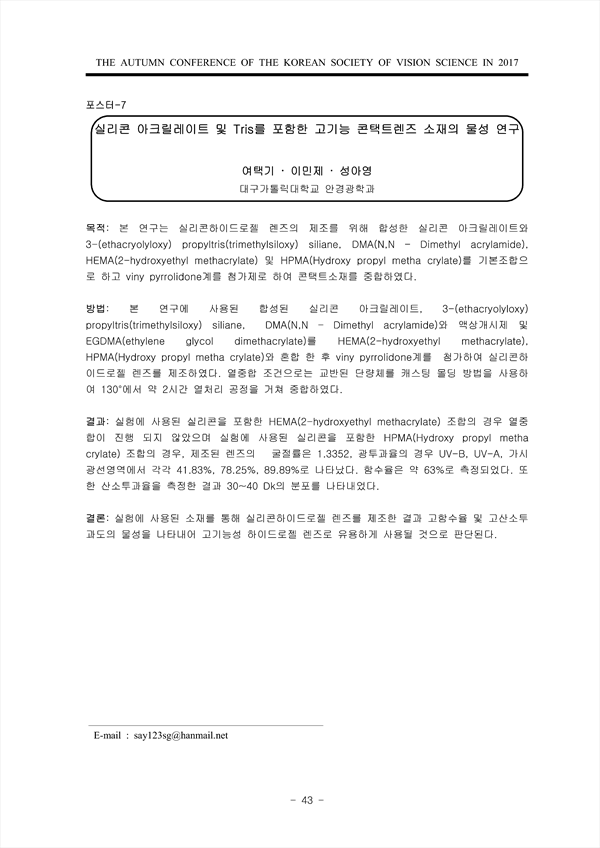

목적: 본 연구는 실리콘하이드로젤 렌즈의 제조를 위해 합성한 실리콘 아크릴레이트와
3-(ethacryolyloxy) propyltris(trimethylsiloxy) siliane, DMA(N,N – Dimethyl acrylamide),
HEMA(2-hydroxyethyl methacrylate) 및 HPMA(Hydroxy propyl metha crylate)를 기본조합으
로 하고 viny pyrrolidone계를 첨가제로 하여 콘택트소재를 중합하였다.
방법: 본 연구에 사용된 합성된 실리콘 아크릴레이트, 3-(ethacryolyloxy)
propyltris(trimethylsiloxy) siliane, DMA(N,N – Dimethyl acrylamide)와 액상개시제 및
EGDMA(ethylene glycol dimethacrylate)를 HEMA(2-hydroxyethyl methacrylate),
HPMA(Hydroxy propyl metha crylate)와 혼합 한 후 viny pyrrolidone계를 첨가하여 실리콘하
이드로젤 렌즈를 제조하였다. 열중합 조건으로는 교반된 단량체를 캐스팅 몰딩 방법을 사용하
여 130°에서 약 2시간 열처리 공정을 거쳐 중합하였다.
결과: 실험에 사용된 실리콘을 포함한 HEMA(2-hydroxyethyl methacrylate) 조합의 경우 열중
합이 진행 되지 않았으며 실험에 사용된 실리콘을 포함한 HPMA(Hydroxy propyl metha
crylate) 조합의 경우, 제조된 렌즈의 굴절률은 1.3352, 광투과율의 경우 UV-B, UV-A, 가시
광선영역에서 각각 41.83%, 78.25%, 89.89%로 나타났다. 함수율은 약 63%로 측정되었다. 또
한 산소투과율을 측정한 결과 30~40 Dk의 분포를 나타내었다.
결론: 실험에 사용된 소재를 통해 실리콘하이드로젤 렌즈를 제조한 결과 고함수율 및 고산소투
과도의 물성을 나타내어 고기능성 하이드로젤 렌즈로 유용하게 사용될 것으로 판단된다.

• 여택기(대구가톨릭대학교 안경광학과)
• 이민제(대구가톨릭대학교 안경광학과)
• 성아영(대구가톨릭대학교 안경광학과)
