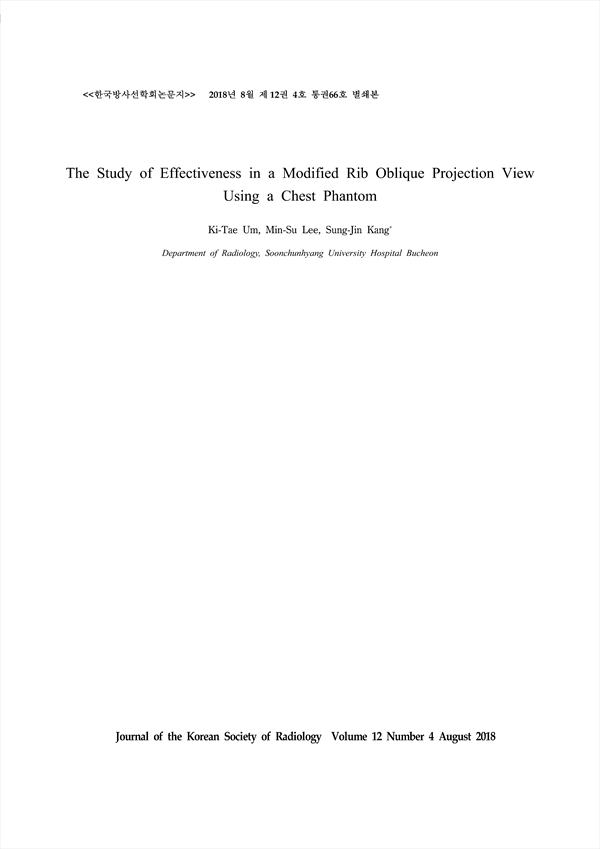

The Study of Effectiveness in a Modified Rib Oblique Projection View Using a Chest Phantom KCI 등재
흉부팬텀을 이용한 변형된 늑골 사방향 검사의 유용성에 관한 연구
pp.525-532
본 연구는 늑골의 사방향 검사 시 환자의 자세 변화가 아닌 X-선관의 수평 축방향 각도 변화를 적용하여 영상화 하였다. 인체 모형 팬텀을 이용하여 일반적인 늑골 사방향의 표준 검사 방법을 적용한 대조 영상과 중심 X-선을 팬텀의 수직 입사 방향으로부터 오른쪽 수평 축 방향으로 5° 간격으로 5°부터 30°까지 6단계의 입사각도 변화를 적용한 변형 사방향 실험 영상을 획득하였다. 영상의 정량적 비교 평가를 위해 대조 영상을 기준으로 실험 영상의 관심 영역 별 SNR과 CNR을 계산하였다. 또한 대조 영상의 좌·우 늑골 비율 과 실험 영상의 X-선 입사각도 별 좌·우 늑골 비율을 측정하여 비교하였다. 실험 결과, 25°의 X-선 입사 각도를 적용한 실험 영상이 표준 검사 방법을 적용한 대조 영상과 비교하였을 때 SNR과 CNR, 좌·우 늑골 비 율의 측정값에서 가장 근사한 값을 나타내었다. 변형 늑골 사방향 검사는 환자의 검사 자세 유지가 어려울 경우 적용할 수 있는 늑골 사방향 검사 방법으로 유용할 것이라 생각된다.
This study is filmed by applying the axial angle variation of the X-ray tube instead of the patient’s position change during the perimetric examination of the ribs. A Reference image with the rib oblique examination using a chest phantom and experimental images applied with a six-phase variation in the axial angle by increasing 5° tube angle each from 5°~30° from the vertical incident direction of the chest phantom to the right horizontal axis were obtained. For the quantitative comparative evaluation of the images, SNR and CNR were calculated for regions of interest in the experimental images based on the reference image. Also, the left-right rib ratio in the reference image and the left-right rib ratio in the experimental images are measured and compared. As a result of the study, the experimental images with a tube angle of 25° were best shown in the measurements of the SNR, CNR and left-right rib ratio compared to the reference image with a standard examination method. The modified rib examinations will consider useful, if it is difficult to maintain the patient’s examination position.
Ⅰ. INTRODUCTION
Ⅱ. MATERIAL AND METHODS
1. 대상 및 실험 방법
2. SNR과 CNR을 이용한 영상의 정량적 평가
3. 좌·우 늑골의 비율 측정을 통한 영상의 정량적평가
1. SNR과 CNR을 이용한 영상의 정량적 평가 결과
1.1 SNR의 측정값
1.2 CNR의 측정값
2. 좌·우 늑골의 비율 측정을 통한 영상의 정량적평가 결과
Ⅳ. DISCUSSION
Ⅴ. CONCLUSION
Reference
요 약
