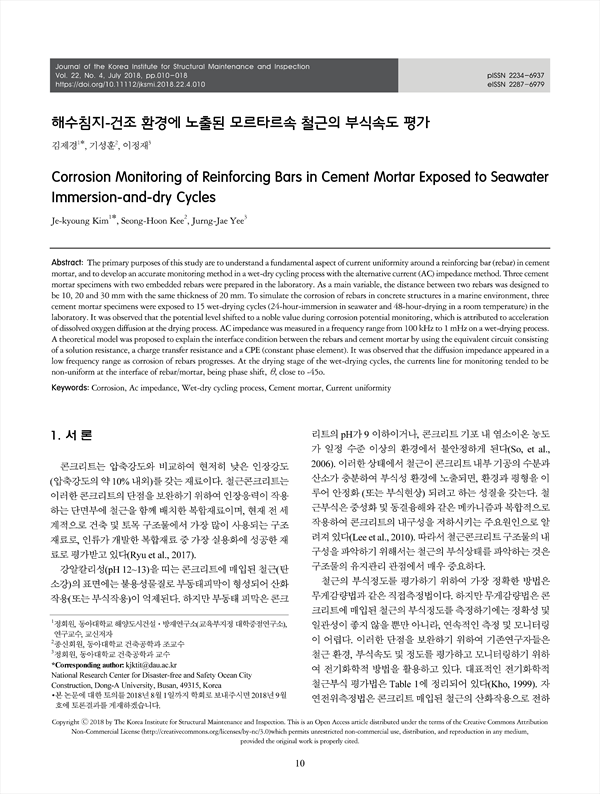

본 연구는 시멘트 모르타르속에 매입된 철근주위가 건조될 때 불안정한 전류분포의 영향을 측정하고, 교류 임피던스 특성변화에 대한 영향을 고찰하는 것을 목적으로 한다. 건조과정중 철근의 전기화학적 반응을 측정하기 위해, 두 개의 철근이 매입된 3개의 시멘트 모르타르가 실험을 위해 준비되었다. 주요 변수는 20mm 모르타르 두께를 동일하게 가지도록 하여, 두 철근사이의 간격이 10, 20과 30mm가 되도록 하였다. 해양환경에서 콘크리트 구조물속의 철근 부식속도를 가정하기 위해서, 3개의 모르타르 시험체는 15 사이클의 침지-건조환경(해수에서 24시간 침지와 48시간 실온 건조)에 노출되었다. 부식전위의 변화는 건조중에 용존산소의 확산속도 증가로 인해 귀한 방향으로 이동하는 것이 관찰되었다. 침지-건조환경에서 교류 임피던스는 100kHz에서 1mHz까지 측정되었다. 철근과 모르타르사이의 계면상태를 설명하기 위해 이론적 모델이 제안되었으며, 그것은 용액저항, 전하이동저항과 CPE로 구성된 등가회로를 사용하였다. 철근의 부식이 진행됨에 따라, 저주파수 영역에서 확산 임피던스가 나타났다. 침지-건조 환경중 건조과정에서 이송차가 45o에 가까워지는 현상으로써 전류분포가 불균일해지 는 경향을 보였다.

The primary purposes of this study are to understand a fundamental aspect of current uniformity around a reinforcing bar (rebar) in cement mortar, and to develop an accurate monitoring method in a wet-dry cycling process with the alternative current (AC) impedance method. Three cement mortar specimens with two embedded rebars were prepared in the laboratory. As a main variable, the distance between two rebars was designed to be 10, 20 and 30 mm with the same thickness of 20 mm. To simulate the corrosion of rebars in concrete structures in a marine environment, three cement mortar specimens were exposed to 15 wet-drying cycles (24-hour-immersion in seawater and 48-hour-drying in a room temperature) in the laboratory. It was observed that the potential level shifted to a noble value during corrosion potential monitoring, which is attributed to acceleration of dissolved oxygen diffusion at the drying process. AC impedance was measured in a frequency range from 100 kHz to 1 mHz on a wet-drying process. A theoretical model was proposed to explain the interface condition between the rebars and cement mortar by using the equivalent circuit consisting of a solution resistance, a charge transfer resistance and a CPE (constant phase element). It was observed that the diffusion impedance appeared in a low frequency range as corrosion of rebars progresses. At the drying stage of the wet-drying cycles, the currents line for monitoring tended to be non-uniform at the interface of rebar/mortar, being phase shift, θ, close to -45o.

Abstract
 1. 서 론
 2. 실험 및 측정방법
  2.1 실험체 준비
  2.2 교류 임피던스 측정
  2.3 EIS 모델링
 3. 결과 및 토의
  3.1 해수침지-건조 반복에 따른 EIS 임피던스 특성변화
  3.2 해수침지-건조 반복에 따른 부식속도 및 전도도 변화
  3.3 건조에 따른 EIS 임피던스 특성변화
  3.4 해수침지-건조 반복에 따른 부식속도
 4. 결 론
 References
 요 지

• 김제경(동아대학교 해양도시건설⋅방재연구소(교육부지정 대학중점연구소)) | Je-kyoung Kim (National Research Center for Disaster-free and Safety Ocean City Construction, Dong-A University) 교신저자
• 기성훈(동아대학교 건축공학과) | Seong-Hoon Kee
• 이정재(동아대학교 건축공학과) | Jurng-Jae Yee
