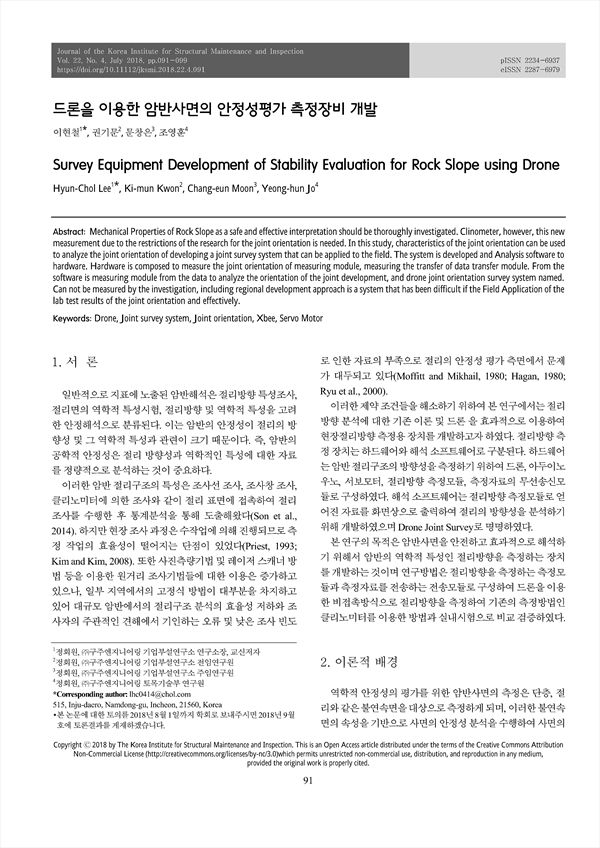

pp.91-99
암반사면을 안전하고 효과적으로 해석하기 위해서 암반의 역학적 특성을 면밀하게 조사해야 한다. 하지만 클리노미터를 사용한 절리조사의 한계점으로 인해 이를 보완한 새로운 측정법의 연구가 필요하다. 본 연구에서는 절리방향의 특성을 분석하기 위해 절리의 방향성을 현장에 적용할 수 있는 절리조사 측정장비를 개발하였다. 개발된 측정장비는 해석 소프트웨어와 하드웨어로 구분된다. 하드웨어는 암반 절리 방향성을 측정하는 측정모듈, 측정자료를 전송하는 전송모듈로 구성되었다. 소프트웨어는 측정모듈을 통해 얻은 데이터로부터 절리의 방향성을 분석하기 위해 개발하였으며 Drone Joint Orientation Survey Measurement로 명명하였다. 개발된 측정장비는 접근이 어려운 지역 등 조사자가 측정할 수 없는 경우에 현장적용성이 양호하며 절리의 방향성에 대한 실내시험결과를 효과적으로 분석할 수 있었다.
Mechanical Properties of Rock Slope as a safe and effective interpretation should be thoroughly investigated. Clinometer, however, this new measurement due to the restrictions of the research for the joint orientation is needed. In this study, characteristics of the joint orientation can be used to analyze the joint orientation of developing a joint survey system that can be applied to the field. The system is developed and Analysis software to hardware. Hardware is composed to measure the joint orientation of measuring module, measuring the transfer of data transfer module. From the software is measuring module from the data to analyze the orientation of the joint development, and drone joint orientation survey system named. Can not be measured by the investigation, including regional development approach is a system that has been difficult if the Field Application of the lab test results of the joint orientation and effectively.
1. 서 론
2. 이론적 배경
3. 절리조사 시스템
3.1 절리조사 시스템의 구성 및 원리
3.2 Arduino Uno
3.3 9축 모션센서
3.4 초음파센서
3.5 지그비센서
3.6 데이터 취득 소프트웨어
3.7 서보모터
3.8 드론
3.9 ESP8266
3.10 Blynk
4. 실험결과
4.1 절리 데이터의 결과
4.2 데이터의 신뢰도 분석
4.3 오차 원인 분석
4.4 평사투영법에 의한 분석 결과
5. 결 론
References
요 지
