pp.367-372
오래된 구조물의 내부 결함은 그 구조물의 안전에 큰 영향을 미친다. 따라서 안전에 문제가 생기기 전에 미리 검사를 진행하고 발견하는 것이 중요하다. 가장 쉽고 효율적인 방법은 육안으로 구조물을 진단하는 것이나, 프리스트레스트 콘크리트(PSC) 교량과 같은 구조물에서 부식이나 공극 같은 결함들은 피복으로 감싸져 있어 육안으로는 확인이 불가하다. 따라서 내부 결함도 진단할 수 있는 비파괴검사방법을 이용하여 진단해야 한다. 본 연구에서 사용되는 기술은 전력용 케이블을 진단할 때 주로 사용되는 시간 영역의 반사파 계측법과 시간-주파수 영역의 반사파를 적용하여 종단지점에 부착된 측정기계에서 인가한 신호가 이동하는 중 전기적 임피던스 변화에 의해 발생하는 반사파를 분석하는 기술로 측정시간 단축, 검사의 간편성과 같은 측면에서 훨씬 큰 효율성을 가진다. 하지만 토목 구조물은 전력용 케이블과 달리 내부 구조가 복잡하여, 실제 진단을 진행하는데 어려움이 있기에 본 연구에서는 실제 실험과 COMSOL을 이용한 시뮬레이션의 결과를 확인 및 비교하여 시뮬레이션의 정확도와 적용가능성을 확인하였고, 반사파 계측법이 복잡한 구조물을 대상으로도 사용 가능한지 그 가능성 또한 보았다. 또한 더 나아가, 시뮬레이션을 통해 프리스트레스트 콘크리트(PSC) 교량의 덕트 내부에 공극 및 부식과 같은 결함이 생겼을 때, 그 결함들이 반사파에 미치는 영향을 보았다.

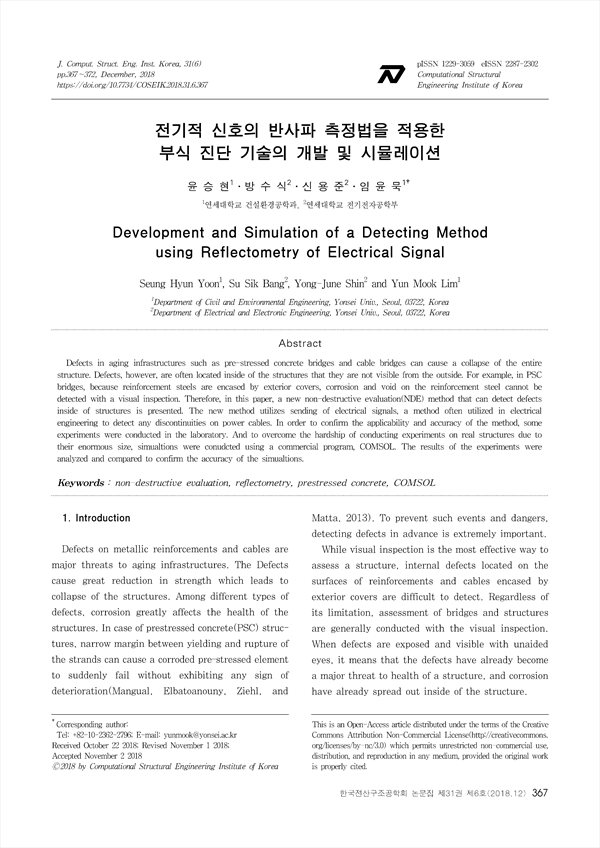

Defects in aging infrastructures such as pre-stressed concrete bridges and cable bridges can cause a collapse of the entire structure. Defects, however, are often located inside of the structures that they are not visible from the outside. For example, in PSC bridges, because reinforcement steels are encased by exterior covers, corrosion and void on the reinforcement steel cannot be detected with a visual inspection. Therefore, in this paper, a new non-destructive evaluation(NDE) method that can detect defects inside of structures is presented. The new method utilizes sending of electrical signals, a method often utilized in electrical engineering to detect any discontinuities on power cables. In order to confirm the applicability and accuracy of the method, some experiments were conducted in the laboratory. And to overcome the hardship of conducting experiments on real structures due to their enormous size, simualtions were conudcted using a commercial program, COMSOL. The results of the experiments were analyzed and compared to confirm the accuracy of the simualtions.
1. Introduction
2. Methodology
2.1 Transmission line theory
2.2 Reflectometry
3. Experiment and simulation
3.1 Defect on a seven wire strand
3.2 Corrosion on a seven wire strand
4. Results
4.1 Defect on seven wire strands
4.2 Corrosion on seven wire strands
5. Conclusion
References
요 지
