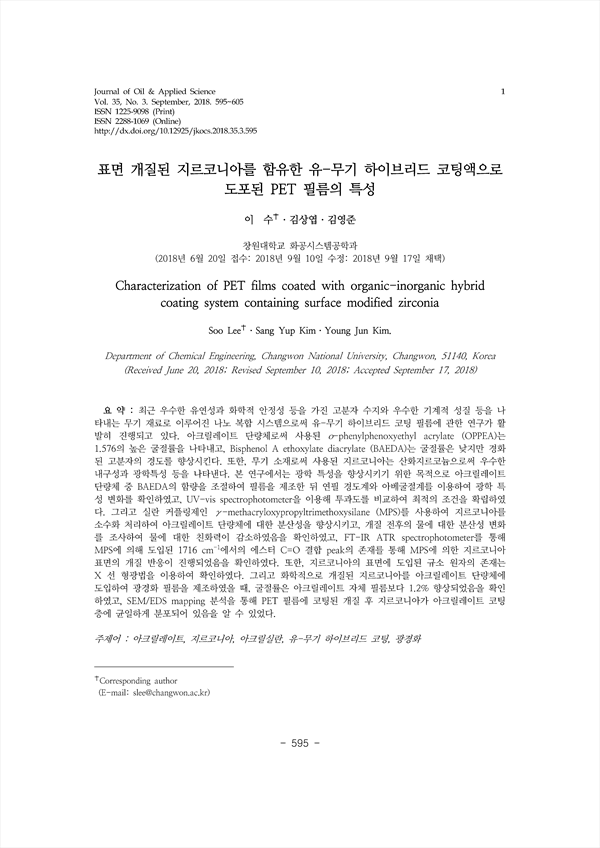

최근 우수한 유연성과 화학적 안정성 등을 가진 고분자 수지와 우수한 기계적 성질 등을 나타내는 무기 재료로 이루어진 나노 복합 시스템으로써 유-무기 하이브리드 코팅 필름에 관한 연구가 활발히 진행되고 있다. 아크릴레이트 단량체로써 사용된 o-phenylphenoxyethyl acrylate (OPPEA)는 1.576의 높은 굴절률을 나타내고, Bisphenol A ethoxylate diacrylate (BAEDA)는 굴절률은 낮지만 경화된 고분자의 경도를 향상시킨다. 또한, 무기 소재로써 사용된 지르코니아는 산화지르코늄으로써 우수한 내구성과 광학특성 등을 나타낸다. 본 연구에서는 광학 특성을 향상시키기 위한 목적으로 아크릴레이트 단량체 중 BAEDA의 함량을 조절하여 필름을 제조한 뒤 연필 경도계와 아베굴절계를 이용하여 광학 특성 변화를 확인하였고, UV-vis spectrophotometer을 이용해 투과도를 비교하여 최적의 조건을 확립하였다. 그리고 실란 커플링제인 γ-methacryloxypropyltrimethoxysilane (MPS)를 사용하여 지르코니아를 소수화 처리하여 아크릴레이트 단량체에 대한 분산성을 향상시키고, 개질 전후의 물에 대한 분산성 변화를 조사하여 물에 대한 친화력이 감소하였음을 확인하였고, FT-IR ATR spectrophotometer를 통해 MPS에 의해 도입된 1716 cm-1에서의 에스터 C=O 결합 peak의 존재를 통해 MPS에 의한 지르코니아 표면의 개질 반응이 진행되었음을 확인하였다. 또한, 지르코니아의 표면에 도입된 규소 원자의 존재는 X 선 형광법을 이용하여 확인하였다. 그리고 화학적으로 개질된 지르코니아를 아크릴레이트 단량체에 도입하여 광경화 필름을 제조하였을 때, 굴절률은 아크릴레이트 자체 필름보다 1.2% 향상되었음을 확인하였고, SEM/EDS mapping 분석을 통해 PET 필름에 코팅된 개질 후 지르코니아가 아크릴레이트 코팅층에 균일하게 분포되어 있음을 알 수 있었다.

In recent years, researches on organic-inorganic coating films have conducted a nanocomposite system composed of organic resin matrices having excellent flexibility and chemical stability and inorganic materials having excellent mechanical properties. The o-phenylphenoxyethyl acrylate (OPPEA) used as the acrylate monomer has a high refractive index of 1.58, and the bisphenol A ethoxylate diacrylate (BAEDA) has a low refractive index but improves the chemical stability of the organic resin. In addition, zirconia used as an inorganic material exhibits excellent durability and optical properties. In this study, the BAEDA contents in acrylate monomer were controlled to produce a film with suitable optical transparency. And optimum conditions were established by comparing the changes in surface properties of PET films detected with pencil hardness tester, Abbe's refractometer, and UV-vis spectrophotometer. The hydrophobicity and the dispersibility of zirconia in acrylate monomer were much improved after modification with γ -methacryloxypropyltrimethoxysilane (MPS), which is a silane coupling agent. And the existence of ester C=O bond peak at 1716 cm-1 introduced by MPS through FT-IR ATR spectrophotometer confirmed the completion of surface modification of zirconia with MPS. In addition, the presence of silicon atom on the surface modified zirconia was also proved using X-ray fluorescence spectrometer. When the photocurable hybrid coating was prepared by introducing chemically modified zirconia into acrylate monomer, the refractive index of this coated PET film was improved by 1.2%, compared to the only acrylate coated PET film. The homogeneous distribution of zirconia in acrylate coating layer on PET film was also identified through SEM/EDS mapping analysis technique.

요 약
 Abstract
 1. 서 론
 2. 실 험
  2.1. 시약
  2.2. MPS를 이용한 지르코니아의 표면 개질 반응
  2.3. OPPEA 코팅액의 광경화 조건
  2.4. 아크릴레이트 코팅 PET 필름 제조
  2.5. 분석기기 및 분석방법
 3. 결과 및 고찰
  3.1. 고굴절 아크릴레이트의 광경화 최적조건
  3.2. MPS에 의한 지르코니아의 표면개질 및 특성
  3.3. 지르코니아가 함유된 아크릴레이트 코팅 PET 필름의 특성
 4. 결 론
 References

• 이수(창원대학교 화공시스템공학과) | Soo Lee (Department of Chemical Engineering, Changwon National University) Corresponding author
• 김상엽(창원대학교 화공시스템공학과) | Sang Yup Kim (Department of Chemical Engineering, Changwon National University)
• 김영준(창원대학교 화공시스템공학과) | Young Jun Kim (Department of Chemical Engineering, Changwon National University)
