논문 상세보기
pp.119-126

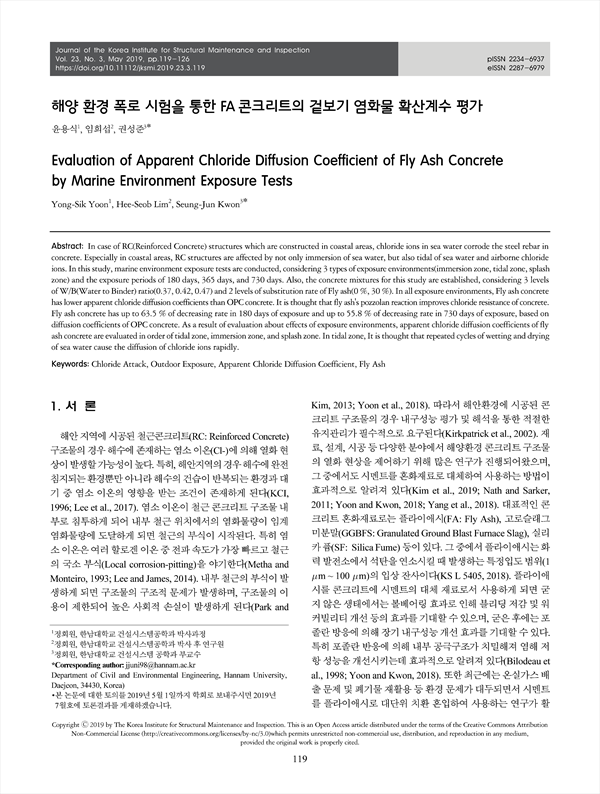

해안 지역에 시공된 철근 콘크리트 구조물은 해수 중의 염소 이온에 의해 내부 철근이 부식하게 된다. 특히 해안지역에서는 해수에 침지되는 경우뿐만 아니라 조수간만 및 비래염분의 영향을 받기 때문에 이에 대한 고려가 필수적이다. 본 연구에서는 3가지 수준의 노출 환경(침지대, 간만대, 비말대)과 노출기간 180일, 365일, 730일을 고려하여 해양환경노출실험을 실시하였다. 대상 배합은 3가지 수준의 물-결합재 비 및 2가지 수준의 플라이애시 치환률(0 %, 30 %)을 고려하여 설정하였다. 모든 노출조건에서 플라이 애시 치환 배합이 OPC 배합 대비 낮은 겉보기 염화물 확산계수를 나타내었으며, 이는 플라이애시의 포졸란 반응이 원인으로 사료된다. 플라이애시 배합은 노출 기간 180일에서는 플라이애시 치환 배합이 OPC 배합 대비 최대 63 5 %의 감소율을, 노출 기간 730일 에서는 최대 55.8 %의 감소율을 나타내었다. 노출 조건에 따른 확산계수 거동을 평가한 결과, 플라이애시 치환 배합에서는 간만대, 침지대, 비말대 순으로 확산계수가 평가되었다. 간만대에서는 건습이 반복되어 염화물 이온의 침투가 빠르게 일어나는 것으로 보인다.
In case of RC(Reinforced Concrete) structures which are constructed in coastal areas, chloride ions in sea water corrode the steel rebar in concrete. Especially in coastal areas, RC structures are affected by not only immersion of sea water, but also tidal of sea water and airborne chloride ions. In this study, marine environment exposure tests are conducted, considering 3 types of exposure environments(immersion zone, tidal zone, splash zone) and the exposure periods of 180 days, 365 days, and 730 days. Also, the concrete mixtures for this study are established, considering 3 levels of W/B(Water to Binder) ratio(0.37, 0.42, 0.47) and 2 levels of substitution rate of Fly ash(0 %, 30 %). In all exposure environments, Fly ash concrete has lower apparent chloride diffusion coefficients than OPC concrete. It is thought that fly ash's pozzolan reaction improves chloride resistance of concrete. Fly ash concrete has up to 63.5 % of decreasing rate in 180 days of exposure and up to 55.8 % of decreasing rate in 730 days of exposure, based on diffusion coefficients of OPC concrete. As a result of evaluation about effects of exposure environments, apparent chloride diffusion coefficients of fly ash concrete are evaluated in order of tidal zone, immersion zone, and splash zone. In tidal zone, It is thought that repeated cycles of wetting and drying of sea water cause the diffusion of chloride ions rapidly.
1. 서 론
2. 사용 재료 및 평가 방법
2.1 사용 재료 및 FA 콘크리트 배합
2.2 침지 기간 및 침지 조건을 고려한 겉보기 염화물 확산계수 도출 방법
3. 평가 결과
3.1 노출 기간 및 환경을 고려한 겉보기 염화물 확산계수 평가 결과
3.2 노출 조건에 의한 겉보기 염화물 확산계수의 변화율 평가 결과
3.3 수중 양생된 FA 콘크리트의 압축강도 평가 결과
4. 결 론
References
요 지
