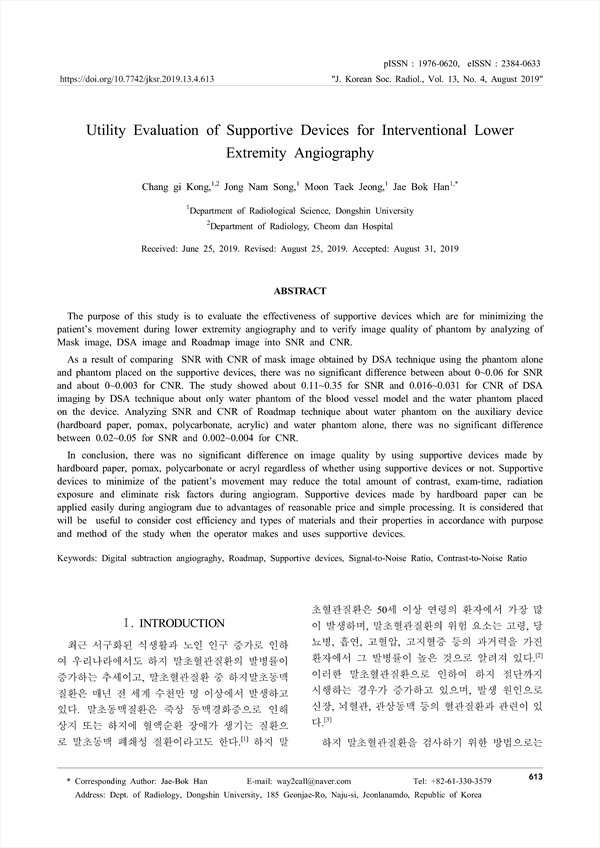

Utility Evaluation of Supportive Devices for Interventional Lower Extremity Angiography KCI 등재
인터벤션 하지 혈관조영검사를 위한 보조기구의 유용성 평가
- 언어KOR
- URLhttps://db.koreascholar.com/Article/Detail/383245
pp.613-621
하지 혈관조영검사에서 움직임을 줄이기 위한 방법으로 재질별 하드보드지, 포맥스, 폴리카보네이트, 아크릴을 사용하여 고정용 보조기구를 제작하였고, 제작된 재질별 Phantom의 정량적 화질평가를 위해 마스크 영상, DSA 영상, Roadmap 영상을 SNR과 CNR로 분석하여 보조기구의 유용성을 알아보고자 하였다.
DSA 기법으로 하지 Phantom 만을 사용하여 촬영한 마스크 영상과 보조기구 위에 하지 Phantom을 올려 놓고 촬영한 마스크 영상의 SNR과 CNR을 비교한 결과 SNR은 약 0~0.06(0~10%), CNR은 약 0~0.003(0~5.3 6%)정도의 낮은 차이를 확인 하였다. DSA 기법으로 혈관모형의 Water Phantom 만을 사용하여 촬영한 영상과 보조기구 위에 Water Phantom을 올려놓고 촬영한 영상의 SNR과 CNR을 비교한 결과 SNR은 약 0.11~0.3 5(0.78~2.47%), CNR은 약 0.016~0.031(0.18~2.85%) 정도의 낮은 차이를 확인 하였다. Roadmap 기법으로 Wat er Phantom 만을 사용하여 촬영한 영상과 보조기구(하드보드지, 포맥스, 폴리카보네이트, 아크릴) 위에 wate r Phantom을 올려놓고 촬영한 영상의 SNR과 CNR을 비교한 결과 SNR은 0.02~0.05(0.54~1.38%), CNR은 0.0 02~0.004(1.96~3.70%) 정도의 낮은 차이를 확인 하였다.
결과적으로 보조기구를 사용하지 않았을 때와 보조기구(하드보드지, 포맥스, 폴리카보네이트, 아크릴)을 사용하였을 때를 비교 했을때 SNR과 CNR의 차이가 낮아 보조기구의 사용이 화질의 미치는 영향이 적다고 판단된다. 환자 고정을 위한 보조기구의 사용은 움직임에 따른 조영제 사용량 감소, 시간적 측면 감소, 방사선 피폭 감소, 위험요소의 제거 등에 유용하게 사용할 수 있으며, 보조기구 제작에 대한 각각재료들의 장점은 많으나 본 연구에서 하드보드지 경우 다른 재료에 비해 가격이 저렴하고, 가공이 쉬운 장점을 가지고 있어 검사 및 시술에서 쉽게 적용이 가능할 것으로 판단된다. 검사자가 보조기구를 제작하여 사용 할 때 각 검사의 목적 및 방법에 맞게 재질의 특성, 경제성을 고려하여 사용하는 것이 유용할 것으로 판단된다.
The purpose of this study is to evaluate the effectiveness of supportive devices which are for minimizing the patient’s movement during lower extremity angiography and to verify image quality of phantom by analyzing of Mask image, DSA image and Roadmap image into SNR and CNR.
As a result of comparing SNR with CNR of mask image obtained by DSA technique using the phantom alone and phantom placed on the supportive devices, there was no significant difference between about 0~0.06 for SNR and about 0~0.003 for CNR. The study showed about 0.11~0.35 for SNR and 0.016~0.031 for CNR of DSA imaging by DSA technique about only water phantom of the blood vessel model and the water phantom placed on the device. Analyzing SNR and CNR of Roadmap technique about water phantom on the auxiliary device (hardboard paper, pomax, polycarbonate, acrylic) and water phantom alone, there was no significant difference between 0.02~0.05 for SNR and 0.002~0.004 for CNR.
In conclusion, there was no significant difference on image quality by using supportive devices made by hardboard paper, pomax, polycarbonate or acryl regardless of whether using supportive devices or not. Supportive devices to minimize of the patient’s movement may reduce the total amount of contrast, exam-time, radiation exposure and eliminate risk factors during angiogram. Supportive devices made by hardboard paper can be applied easily during angiogram due to advantages of reasonable price and simple processing. It is considered that will be useful to consider cost efficiency and types of materials and their properties in accordance with purpose and method of the study when the operator makes and uses supportive devices.
Ⅰ. INTRODUCTION
Ⅱ. MATERIAL AND METHODS
1. 실험 장비 및 팬텀
2. 실험 방법
3. 실험 조건
4. 분석 방법
5. 측정 및 평가 방법
Ⅲ. RESULT
1. 마스크 영상에서 보조기구 사용 유무에 따른하지 Phantom 결과 값
2. DSA 기법에서 보조기구 사용 유무에 따른Water Phantom 결과 값
3. Roadmap 기법에서 보조기구 사용 유무에 따른Water Phantom 결과 값
Ⅳ. DISCUSSION
Ⅴ. CONCLUSION
Reference
요 약
