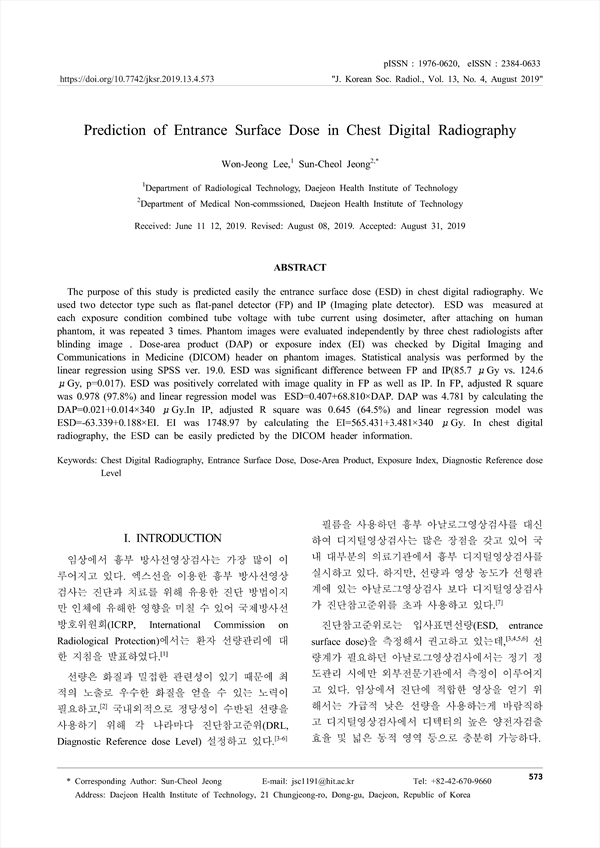

Prediction of Entrance Surface Dose in Chest Digital Radiography KCI 등재
흉부 디지털촬영에서 입사표면선량 예측
pp.573-579
환자 피폭선량 관리에 입사표면선량(ESD, entrance surface dose)이 국내외적으로 진단참고준위(국내 흉부 촬영 340 μGy)로 사용되고 있지만, ESD측정을 위해서는 선량계가 필요하다. 하지만 대부분 병의원에서는 선량계가 구비되어 있지 않고 정기검사 시 전문 업체 측정에 의해 확인할 수 있다. 따라서 본 연구에서는 흉부 디지털촬영에서 사용자가 쉽게 ESD를 예측할 수 있는 방법에 대해 알아보았다. 흉부 디지털촬영에서 평판형 디텍터(FP, Flat-panel detector)와 IP (Imaging plate detector)를 대상으로 하였고, ESD는 선량계(XI-Plat inum, Unfors, Sweden)를 흉부 팬텀(07-646 Duke QC chest phantom, Supertech, Elkhart, USA)의 중앙 표면에 부착시킨 후, 튜브와 디텍터를 180㎝ 거리를 유지시켜 각 노출조건 조합(관전압과 노출선량)에서 3회 반복 측정한 후 평균값을 얻었다. 흉부 팬텀 영상의 다이콤 헤더 정보에서 FP영상은 선량면적곱(DAP, dose-area product)을 확인하였고, IP영상에서는 노출 지수(EI, exposure index)를 확인하였다. 단순선형회귀분석을 통해 FP촬영에서 DAP로부터, IP촬영에서 EI로부터 ESD를 예측할 수 있는 회귀방정식(y=α+βX, α=직선의 절편, β=직선의 기울기)을 구하였다. FP가 IP 보다 유의하게 낮은 선량을 보였고(85.7 μGy vs. 124.6 μGy, p=0.01 7), 두 디텍터 모두 ESD와 화질 간에 높은 양의 상관성을 보였다. FP에서 수정된 R 제곱(adjusted R2)은 0.9 78로 ESD의 변동은 DAP 변동에 의해 97.8%의 높은 설명력을 보였다. 단순 회귀식은 ESD=0.407+68.810×D AP 이었다. 위의 회귀식을 이용하여 국내 권고선량(340 μGy)과 같은 DAP를 추정한 결과(DAP=0.021+0.014 ×340 μGy), DAP는 4.781 이었다. IP에서 수정된 R 제곱(adjusted R2)은 0.645로 ESD의 변동은 EI 변동에 의 해 64.5%의 설명력을 보였다. 단순 회귀식은 ESD=-63.339+0.188×EI 이었다. 위의 회귀식을 이용하여 국내 권고선량(340 μGy)과 같은 EI를 추정한 결과(EI=565.431+3.481×340 μGy), EI는 1748.97 이었다. 흉부 디지털 촬영에서는 팍스 워크스테이션 영상의 다이콤 헤더 정보에서 ESD를 사용자가 쉽게 예측할 수 있다.
The purpose of this study is predicted easily the entrance surface dose (ESD) in chest digital radiography. We used two detector type such as flat-panel detector (FP) and IP (Imaging plate detector). ESD was measured at each exposure condition combined tube voltage with tube current using dosimeter, after attaching on human phantom, it was repeated 3 times. Phantom images were evaluated independently by three chest radiologists after blinding image . Dose-area product (DAP) or exposure index (EI) was checked by Digital Imaging and Communications in Medicine (DICOM) header on phantom images. Statistical analysis was performed by the linear regression using SPSS ver. 19.0. ESD was significant difference between FP and IP(85.7 μGy vs. 124.6 μGy, p=0.017). ESD was positively correlated with image quality in FP as well as IP. In FP, adjusted R square was 0.978 (97.8%) and linear regression model was ESD=0.407+68.810×DAP. DAP was 4.781 by calculating the DAP=0.021+0.014×340 μGy.In IP, adjusted R square was 0.645 (64.5%) and linear regression model was ESD=-63.339+0.188×EI. EI was 1748.97 by calculating the EI=565.431+3.481×340 μGy. In chest digital radiography, the ESD can be easily predicted by the DICOM header information.
Ⅰ. INTRODUCTION
Ⅱ. MATERIAL AND METHODS
1. 엑스선 노출 조건
2. 입사표면선량 측정
3. 흉부 팬텀영상 화질 평가
4. 흉부 팬텀영상의 다이콤 헤더 정보 확인
5. 통계 분석
Ⅲ. RESULT
1. FP와 IP 간의 ESD 비교
2. ESD와 화질의 상관성
3. ESD 예측할 수 있는 선형회귀식
Ⅳ. DISCUSSION
Ⅴ. CONCLUSION
References
요 약
