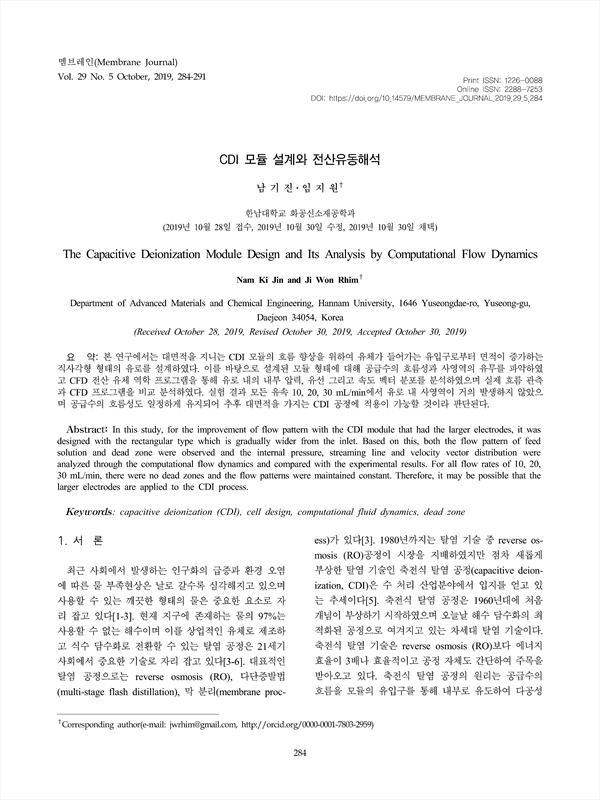

본 연구에서는 대면적을 지니는 CDI 모듈의 흐름 향상을 위하여 유체가 들어가는 유입구로부터 면적이 증가하는 직사각형 형태의 유로를 설계하였다. 이를 바탕으로 설계된 모듈 형태에 대해 공급수의 흐름성과 사영역의 유무를 파악하였고 CFD 전산 유체 역학 프로그램을 통해 유로 내의 내부 압력, 유선 그리고 속도 벡터 분포를 분석하였으며 실제 흐름 관측과 CFD 프로그램을 비교 분석하였다. 실험 결과 모든 유속 10, 20, 30 mL/min에서 유로 내 사영역이 거의 발생하지 않았으며 공급수의 흐름성도 일정하게 유지되어 추후 대면적을 가지는 CDI 공정에 적용이 가능할 것이라 판단된다.
In this study, for the improvement of flow pattern with the CDI module that had the larger electrodes, it was designed with the rectangular type which is gradually wider from the inlet. Based on this, both the flow pattern of feed solution and dead zone were observed and the internal pressure, streaming line and velocity vector distribution were analyzed through the computational flow dynamics and compared with the experimental results. For all flow rates of 10, 20, 30 mL/min, there were no dead zones and the flow patterns were maintained constant. Therefore, it may be possible that the larger electrodes are applied to the CDI process.
Abstract
1. 서 론
2. 실 험
2.1. 공정구성 및 장치
2.2. 모듈 내 유체 흐름 분석을 위한 공급수 제조
2.3. 셀 배열 및 유로 모형
2.4. 시뮬레이션 도구
2.5. CFD 분석 방식
3. 결과 및 고찰
3.1. 유속에 따른 유체 흐름 관측
3.2. CFD 유동해석방법을 통한 분석
4. 결 론
Reference
