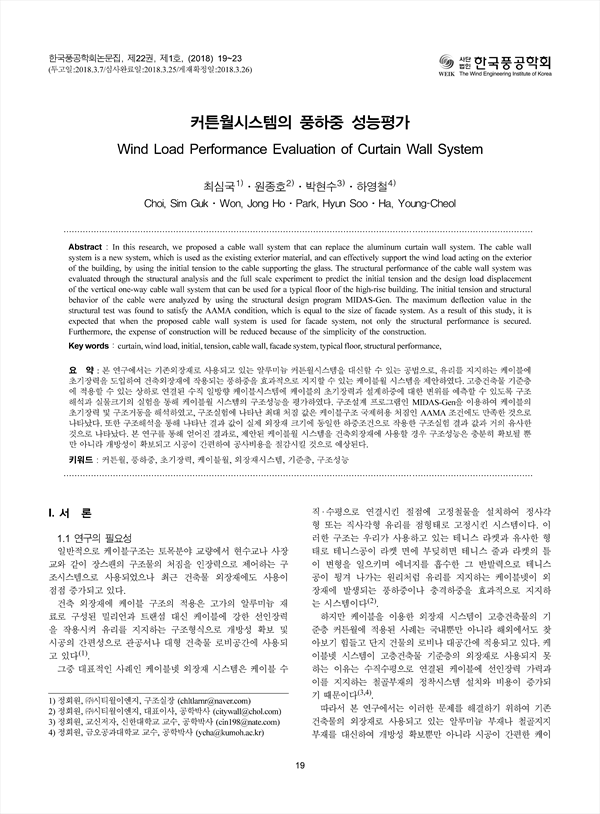

커튼월시스템의 풍하중 성능평가 KCI 등재

Wind Load Performance Evaluation of Curtain Wall System

  • 언어KOR
  • URLhttps://db.koreascholar.com/Article/Detail/384554
구독 기관 인증 시 무료 이용이 가능합니다. 4,000원
한국풍공학회지 (Journal of the Wind Engineering Institute of Korea)
한국풍공학회 (Wind Engineering Institute of Korea)
초록

본 연구에서는 기존외장재로 사용되고 있는 알루미늄 커튼월시스템을 대신할 수 있는 공법으로, 유리를 지지하는 케이블에 초기장력을 도입하여 건축외장재에 작용되는 풍하중을 효과적으로 지지할 수 있는 케이블월 시스템을 제안하였다. 고층건축물 기준층 에 적용할 수 있는 상하로 연결된 수직 일방향 케이블시스템에 케이블의 초기장력과 설계하중에 대한 변위를 예측할 수 있도록 구조 해석과 실물크기의 실험을 통해 케이블월 시스템의 구조성능을 평가하였다. 구조설계 프로그램인 MIDAS-Gen을 이용하여 케이블의 초기장력 및 구조거동을 해석하였고, 구조실험에 나타난 최대 처짐 값은 케이블구조 국제허용 처짐인 AAMA 조건에도 만족한 것으로 나타났다. 또한 구조해석을 통해 나타난 결과 값이 실제 외장재 크기에 동일한 하중조건으로 작용한 구조실험 결과 값과 거의 유사한 것으로 나타났다. 본 연구를 통해 얻어진 결과로, 제안된 케이블월 시스템을 건축외장재에 사용할 경우 구조성능은 충분히 확보될 뿐 만 아니라 개방성이 확보되고 시공이 간편하여 공사비용을 절감시킬 것으로 예상된다.

In this research, we proposed a cable wall system that can replace the aluminum curtain wall system. The cable wall system is a new system, which is used as the existing exterior material, and can effectively support the wind load acting on the exterior of the building, by using the initial tension to the cable supporting the glass. The structural performance of the cable wall system was evaluated through the structural analysis and the full scale experiment to predict the initial tension and the design load displacement of the vertical one-way cable wall system that can be used for a typical floor of the high-rise building. The initial tension and structural behavior of the cable were analyzed by using the structural design program MIDAS-Gen. The maximum deflection value in the structural test was found to satisfy the AAMA condition, which is equal to the size of facade system. As a result of this study, it is expected that when the proposed cable wall system is used for facade system, not only the structural performance is secured. Furthermore, the expense of construction will be reduced because of the simplicity of the construction.

목차
Abstract
요 약
I. 서 론
    1.1 연구의 필요성
    1.2 연구의 목적
II. 실험계획
    2.1 구조해석계획
    2.2 시험체 설계
III. 구조해석 및 실험결과
    3.1 구조해석 결과
    3.2 구조실험 결과
IV. 결 론
참고문헌
저자
  • 최심국(㈜시티월이엔지) | Choi Sim Guk
  • 원종호(㈜시티월이엔지) | Won Jong Ho
  • 박현수(신한대학교) | Park Hyun Soo 교신저자
  • 하영철(금오공과대학교) | Ha Young-Cheol
