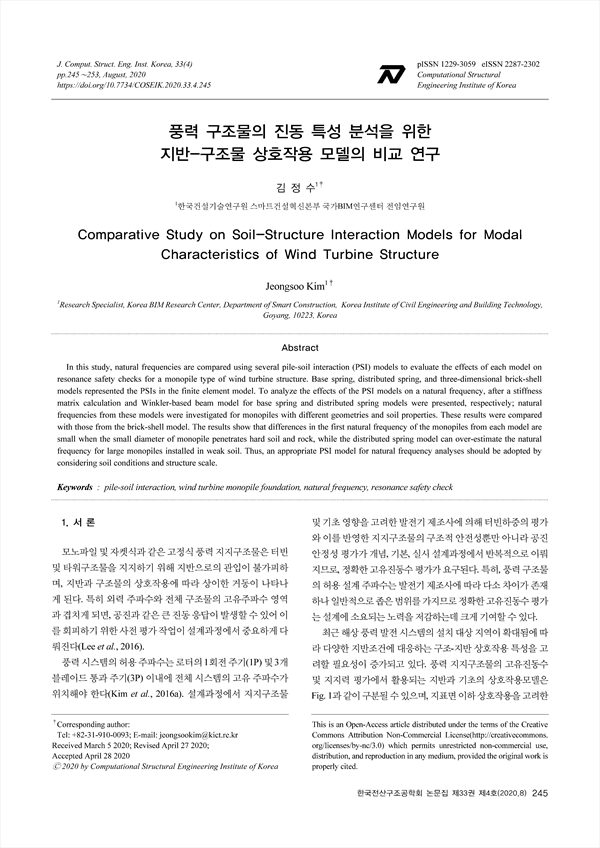

풍력 구조물의 진동 특성 분석을 위한 지반-구조물 상호작용 모델의 비교 연구 KCI 등재

Comparative Study on Soil-Structure Interaction Models for Modal Characteristics of Wind Turbine Structure

  • 언어KOR
  • URLhttps://db.koreascholar.com/Article/Detail/398645
구독 기관 인증 시 무료 이용이 가능합니다. 4,000원
한국전산구조공학회 논문집 (Journal of the Computational Structural Engineering Institute of Korea)
한국전산구조공학회 (Computational Structural Engineering Institute of Korea)
초록

본 논문은 모노파일 풍력 지지구조물에 대한 공진 안전성 평가에서 여러 말뚝-구조물 상호작용(PSI) 모델을 사용하여 고유진동수를 비교하였다. PSI 재현을 위한 유한요소모델은 기저 스프링 모델, 분산 스프링 모델, 3차원 고체-쉘 모델을 사용하였다. PSI 모델이 고유주파수에 미치는 영향을 분석하기 위해 기저 스프링과 분산 스프링 모델 적용을 위한 강성행렬 산정법과 Winkler 보 모델을 각각 논문에 나타내고 이들 모델로부터 도출된 서로 다른 기하 및 지반조건을 갖는 모노파일의 고유진동수를 조사하였다. 해석 결과는 또한 3차원 고체-쉘 모델의 고유진동수와도 비교되었다. 해석결과는 소구경 모노파일이 견고한 지반 및 암반에 관입된 경우 각 해석모델로부터 얻어진 고유진동수의 차이가 거의 없음을 보여준다. 반면 연약 지반에 설치된 대구경 모노파일에 대해 분산 스프링 모델은 고유진동수를 과대평가할 수 있다. 따라서 고유진동수 평가 시 구조물 규모와 지반 조건을 고려해 적합한 PSI모델이 적용되어야 한다.

In this study, natural frequencies are compared using several pile-soil interaction (PSI) models to evaluate the effects of each model on resonance safety checks for a monopile type of wind turbine structure. Base spring, distributed spring, and three-dimensional brick-shell models represented the PSIs in the finite element model. To analyze the effects of the PSI models on a natural frequency, after a stiffness matrix calculation and Winkler-based beam model for base spring and distributed spring models were presented, respectively; natural frequencies from these models were investigated for monopiles with different geometries and soil properties. These results were compared with those from the brick-shell model. The results show that differences in the first natural frequency of the monopiles from each model are small when the small diameter of monopile penetrates hard soil and rock, while the distributed spring model can over-estimate the natural frequency for large monopiles installed in weak soil. Thus, an appropriate PSI model for natural frequency analyses should be adopted by considering soil conditions and structure scale.

목차
Abstract
1. 서 론
2. 풍력 구조물의 고유 진동수 해석 모델
    2.1 지반-구조물 상호작용 모델
    2.2 해상풍력 구조물의 고유 진동수 해석
    2.3 WBB 해석 모델 검증
3. 모노파일-지반 상호작용을 고려한 고유진동수 해석 모델비교
    3.1 해석 모델
    3.2 해석결과
4. 풍력 구조물 기초의 지반-구조물 강성모델 고찰
5. 결 론
References
요 지
저자
  • 김정수(한국건설기술연구원 스마트건설혁신본부 국가BIM연구센터) | Jeongsoo Kim (Korea BIM Research Center, Department of Smart Construction, Korea Institute of Civil Engineering and Building Technology) Corresponding author
