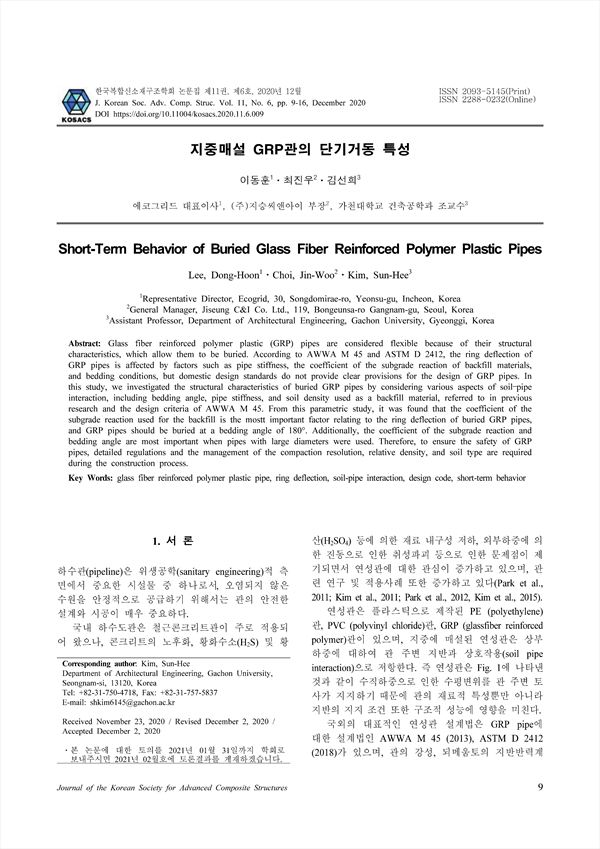

pp.9-16
GRP관은 연성관으로 분류되며, 지중에서 지반과 함께 외부하중에 저항하는 상호거동을 한다. 또한 국내 설계기준에서는 GRP관의 설계에 대한 명확한 규정을 제시하지 못하고 있으나, AWWA M 45 및 ASTM D 2412에서는 지중매설 GRP관의 관변형에 대한 주요설계변수를 관강성, 지반반력계수, 기초각 등으로 규정하고 있다. 이 연구에서는 지중매설된 연성관의 구조적 거동을 파악하기 위하여 기존 연구에서 수행한 연구결과와 AWWA M 45에서 제시하고 있는 설계식을 이용하여, 관강성, 지 반반력계수, 기초각계수를 변수로 지반-관 상호작용 특성을 검토하였다. 검토결과 지중매설 GRP관의 구조적 거동에 가장 큰 영향을 미치는 설계변수는 지반반력계수이고, 기초각은 180°로 시공하여야 하며, 특히 대구경관에서는 지반의 영향이 더욱 중요한 것으로 나타났다. 따라서 GRP의 안전성을 확보하기 위해서는 시공과정에서 되메움토에 대한 다짐도, 상대밀도, 흙의 종류에 대한 세부적인 규정과 관리가 필요하며, 특히, 헌치부에 대한 시공관리가 이루어져야 할 것으로 판단된다.
Glass fiber reinforced polymer plastic (GRP) pipes are considered flexible because of their structural characteristics, which allow them to be buried. According to AWWA M 45 and ASTM D 2412, the ring deflection of GRP pipes is affected by factors such as pipe stiffness, the coefficient of the subgrade reaction of backfill materials, and bedding conditions, but domestic design standards do not provide clear provisions for the design of GRP pipes. In this study, we investigated the structural characteristics of buried GRP pipes by considering various aspects of soil–pipe interaction, including bedding angle, pipe stiffness, and soil density used as a backfill material, referred to in previous research and the design criteria of AWWA M 45. From this parametric study, it was found that the coefficient of the subgrade reaction used for the backfill is the mostt important factor relating to the ring deflection of buried GRP pipes, and GRP pipes should be buried at a bedding angle of 180°. Additionally, the coefficient of the subgrade reaction and bedding angle are most important when pipes with large diameters were used. Therefore, to ensure the safety of GRP pipes, detailed regulations and the management of the compaction resolution, relative density, and soil type are required during the construction process.
1. 서 론
2. 지중매설 GRP관의 설계식 특징
2.1 국내 설계식
2.2 국외 설계식
3. 지중매설 GRP관의 매개변수해석
3.1 GRP관의 원강성시험
3.2 GRP관의 관강성
3.3 GRP관의 관변형 매개변수해석
3.4 GRP관의 시공 유의점
4. 결 론
REFERENCES
국문초록
