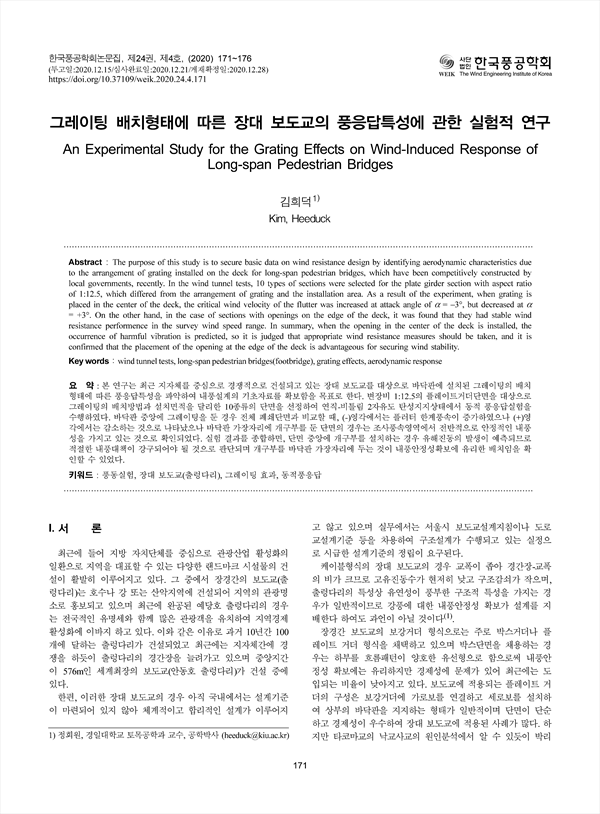

본 연구는 최근 지자체를 중심으로 경쟁적으로 건설되고 있는 장대 보도교를 대상으로 바닥판에 설치된 그레이팅의 배치 형태에 따른 풍응답특성을 파악하여 내풍설계의 기초자료를 확보함을 목표로 한다. 변장비 1:12.5의 플레이트거더단면을 대상으로 그레이팅의 배치방법과 설치면적을 달리한 10종류의 단면을 선정하여 연직-비틀림 2자유도 탄성지지상태에서 동적 풍응답실험을 수행하였다. 바닥판 중앙에 그레이팅을 둔 경우 전체 폐쇄단면과 비교할 때, (-)영각에서는 플러터 한계풍속이 증가하였으나 (+)영 각에서는 감소하는 것으로 나타났으나 바닥판 가장자리에 개구부를 둔 단면의 경우는 조사풍속영역에서 전반적으로 안정적인 내풍성을 가지고 있는 것으로 확인되었다. 실험 결과를 종합하면, 단면 중앙에 개구부를 설치하는 경우 유해진동의 발생이 예측되므로 적절한 내풍대책이 강구되어야 될 것으로 판단되며 개구부를 바닥판 가장자리에 두는 것이 내풍안정성확보에 유리한 배치임을 확인할 수 있었다.

The purpose of this study is to secure basic data on wind resistance design by identifying aerodynamic characteristics due to the arrangement of grating installed on the deck for long-span pedestrian bridges, which have been competitively constructed by local governments, recently. In the wind tunnel tests, 10 types of sections were selected for the plate girder section with aspect ratio of 1:12.5, which differed from the arrangement of grating and the installation area. As a result of the experiment, when grating is placed in the center of the deck, the critical wind velocity of the flutter was increased at attack angle of α = –3°, but decreased at α = +3°. On the other hand, in the case of sections with openings on the edge of the deck, it was found that they had stable wind resistance performence in the survey wind speed range. In summary, when the opening in the center of the deck is installed, the occurrence of harmful vibration is predicted, so it is judged that appropriate wind resistance measures should be taken, and it is confirmed that the placement of the opening at the edge of the deck is advantageous for securing wind stability.

Abstract
I.서 론
II. 풍동실험방법
    2.1 실험모형의 제원 및 특성
    2.2 풍응답 측정방법
III. 실험결과 및 고찰
    3.1 B-type 단면의 풍응답 특성
    3.2 S-type 단면의 풍응답특성
VI.결 론
참고문헌

• 김희덕(경일대학교 토목공학과) | Kim Heeduck
