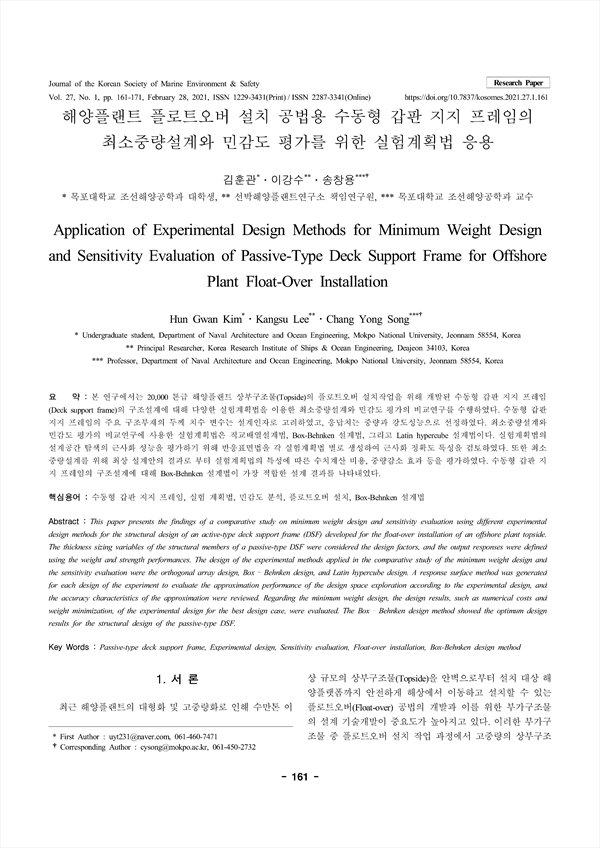

해양플랜트 플로트오버 설치 공법용 수동형 갑판 지지 프레임의 최소중량설계와 민감도 평가를 위한 실험계획법 응용 KCI 등재

Application of Experimental Design Methods for Minimum Weight Design and Sensitivity Evaluation of Passive-Type Deck Support Frame for Offshore Plant Float-Over Installation

  • 언어KOR
  • URLhttps://db.koreascholar.com/Article/Detail/405760
구독 기관 인증 시 무료 이용이 가능합니다. 4,200원
해양환경안전학회지 (Journal of the Korean Society of Marine Environment and Safety)
해양환경안전학회 (The Korean Society Of Marine Environment & Safety)
초록

본 연구에서는 20,000 톤급 해양플랜트 상부구조물(Topside)의 플로트오버 설치작업을 위해 개발된 수동형 갑판 지지 프레임 (Deck support frame)의 구조설계에 대해 다양한 실험계획법을 이용한 최소중량설계와 민감도 평가의 비교연구를 수행하였다. 수동형 갑판 지지 프레임의 주요 구조부재의 두께 치수 변수는 설계인자로 고려하였고, 응답치는 중량과 강도성능으로 선정하였다. 최소중량설계와 민감도 평가의 비교연구에 사용한 실험계획법은 직교배열설계법, Box-Behnken 설계법, 그리고 Latin hypercube 설계법이다. 실험계획법의 설계공간 탐색의 근사화 성능을 평가하기 위해 반응표면법을 각 실험계획법 별로 생성하여 근사화 정확도 특성을 검토하였다. 또한 최소 중량설계를 위해 최상 설계안의 결과로 부터 실험계획법의 특성에 따른 수치계산 비용, 중량감소 효과 등을 평가하였다. 수동형 갑판 지지 프레임의 구조설계에 대해 Box-Behnken 설계법이 가장 적합한 설계 결과를 나타내었다.

This paper presents the findings of a comparative study on minimum weight design and sensitivity evaluation using different experimental design methods for the structural design of an active-type deck support frame (DSF) developed for the float-over installation of an offshore plant topside. The thickness sizing variables of the structural members of a passive-type DSF were considered the design factors, and the output responses were defined using the weight and strength performances. The design of the experimental methods applied in the comparative study of the minimum weight design and the sensitivity evaluation were the orthogonal array design, Box– Behnken design, and Latin hypercube design. A response surface method was generated for each design of the experiment to evaluate the approximation performance of the design space exploration according to the experimental design, and the accuracy characteristics of the approximation were reviewed. Regarding the minimum weight design, the design results, such as numerical costs and weight minimization, of the experimental design for the best design case, were evaluated. The Box– Behnken design method showed the optimum design results for the structural design of the passive-type DSF.

목차
요 약
Abstract
1. 서 론
2. 초기설계 구조해석
    2.1 Design Load Cases
    2.2 FEM 기반 구조해석
3. DOE 기반 구조설계 민감도 평가
    3.1 DOE 이론
    3.2 최소중량설계안과 구조설계 민감도 비교
    3.3 근사모델링을 통한 DOE적합성 검토
4. 결 론
References
저자
  • 김훈관(목포대학교 조선해양공학과) | Hun Gwan Kim (Department of Naval Architecture and Ocean Engineering, Mokpo National University)
  • 이강수(선박해양플랜트연구소) | Kangsu Lee (Korea Research Institute of Ships & Ocean Engineering)
  • 송창용(목포대학교 조선해양공학과) | Chang Yong Song (Department of Naval Architecture and Ocean Engineering, Mokpo National University) Corresponding Author
