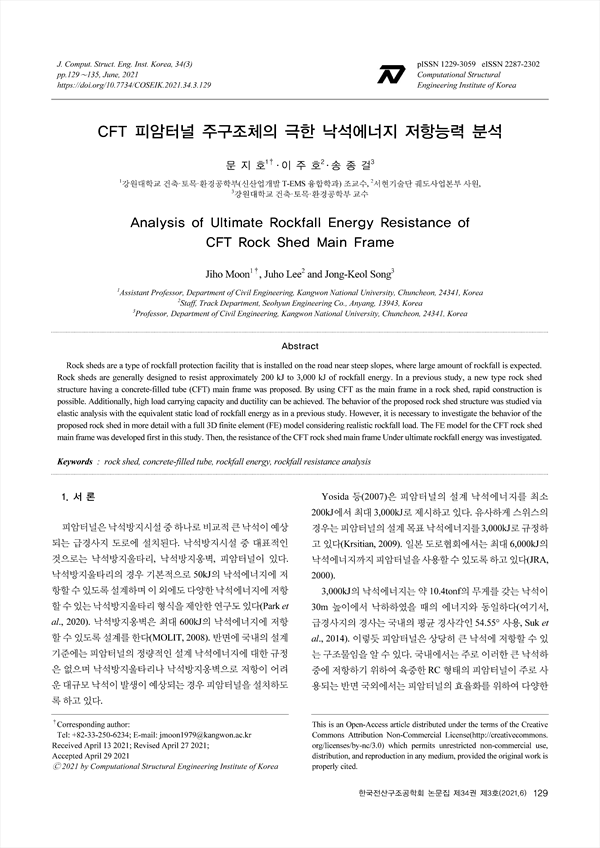

CFT 피암터널 주구조체의 극한 낙석에너지 저항능력 분석 KCI 등재

Analysis of Ultimate Rockfall Energy Resistance of CFT Rock Shed Main Frame

  • 언어KOR
  • URLhttps://db.koreascholar.com/Article/Detail/409090
구독 기관 인증 시 무료 이용이 가능합니다. 4,000원
한국전산구조공학회 논문집 (Journal of the Computational Structural Engineering Institute of Korea)
한국전산구조공학회 (Computational Structural Engineering Institute of Korea)
초록

피암터널은 낙석방지시설 중 하나로 비교적 큰 낙석이 발생할 수 있는 급경사지 도로위에 건설된다. 일반적으로 피암터널은 약 200kJ에서 3,000kJ 까지의 낙석에너지에 저항할 수 있도록 설계된다. 기존 연구에서 이러한 피암터널의 효율성을 증대하기 위하여 콘크리트 충전강관(CFT, Concrete-Filled Tube)를 주구조체로 사용하는 신형식 피암터널을 제시하였다. CFT를 주구조체로 활용함으로서 급속시공이 가능하며 높은 하중저항 능력과 연성 또한 확보할 수 있는 장점이 있다. 하지만, 기존 연구에서는 선현 탄성 해석을 통하여 거동을 분석하여 한계를 가지고 있어 보다 실제적인 낙성하중을 고려한 3차원 유한요소해석을 통하여 제안된 피암터널의 거동을 분석할 필요가 있다. 본 연구에서는 먼저 제안된 피암터널 주구조체에 대한 실제 낙석하중을 포함한 3차원 유한요소해석을 개발하였다. 이후 최대 낙석에너지에 대한 제안된 피암터널 주구조체의 낙석 저항능력에 대하여 연구를 수행하였다.

Rock sheds are a type of rockfall protection facility that is installed on the road near steep slopes, where large amount of rockfall is expected. Rock sheds are generally designed to resist approximately 200 kJ to 3,000 kJ of rockfall energy. In a previous study, a new type rock shed structure having a concrete-filled tube (CFT) main frame was proposed. By using CFT as the main frame in a rock shed, rapid construction is possible. Additionally, high load carrying capacity and ductility can be achieved. The behavior of the proposed rock shed structure was studied via elastic analysis with the equivalent static load of rockfall energy as in a previous study. However, it is necessary to investigate the behavior of the proposed rock shed in more detail with a full 3D finite element (FE) model considering realistic rockfall load. The FE model for the CFT rock shed main frame was developed first in this study. Then, the resistance of the CFT rock shed main frame Under ultimate rockfall energy was investigated.

목차
Abstract
1. 서 론
2. CFT 피암터널 주구조체 유한요소해석 모델
    2.1 모델개요
    2.2 모델 검증
3. 해석결과
    3.1 해석변수
    3.2 Case 1
    3.3 Case 2
    3.4 Case 3
4. 결 론
References
요 지
저자
  • 문지호(강원대학교 건축·토목·환경공학부(신산업개발 T-EMS 융합학과) | Jiho Moon (Department of Civil Engineering, Kangwon National University) Corresponding author
  • 이주호(서현기술단 궤도사업본부) | Juho Lee (Track Department, Seohyun Engineering Co.)
  • 송종걸(강원대학교 건축·토목·환경공학부) | Jong-Keol Song (Department of Civil Engineering, Kangwon National University)
