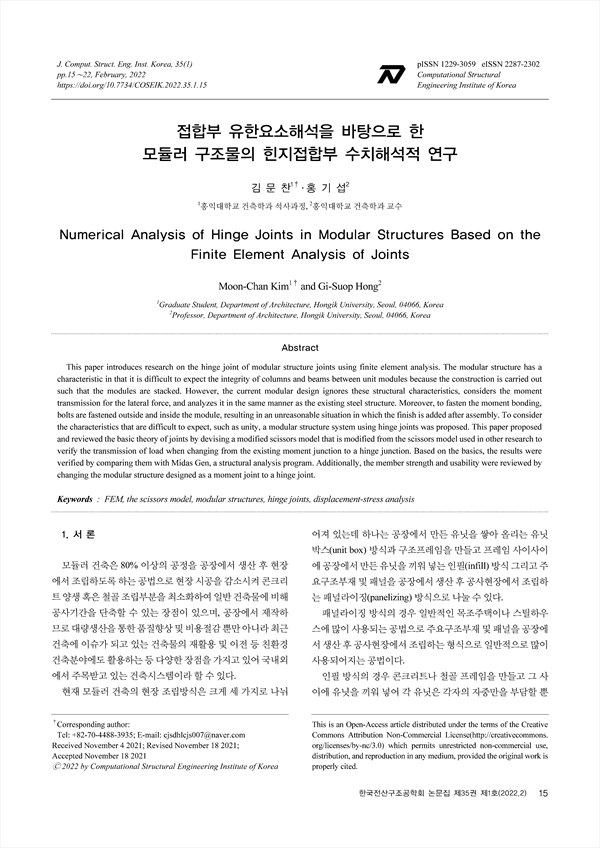

본 논문에서는 유한요소해석을 통한 모듈러 구조물 접합부의 힌지접합부 연구에 관하여 소개한다. 모듈러 구조물은 모듈과 모듈을 적층하는 방식으로 공사를 진행하여 단위 모듈간의 기둥 및 보의 일체성을 기대하기 어려운 특성을 가지고 있다. 그러나 현 모듈러 설 계 시 이러한 구조적 특성을 무시하고 횡력에 대한 모멘트전달을 고려하여 기존 강구조와 동일한 방식으로 해석하고 있다. 더구나 모 멘트접합을 체결하기위해 모듈러 외부뿐만 아니라 내부에서 볼트 체결이 이루어져 조립 후 마감을 추가하는 불합리한 상황도 발생한 다. 이러한 일체성을 기대하기 어려운 특성을 고려하기 위하여 힌지접합을 활용한 모듈러구조시스템을 제안하였다. 논문에서는 기존 의 모멘트접합부에서 힌지접합부로 변경하였을 때 하중의 전달을 확인하기 위하여 이전 다른 연구에서 활용되었던 가위 모델을 변형 한 변형 가위 모델을 고안하여 접합부의 기본 이론을 제안·검토하였고, 기본을 바탕으로 계산된 결과는 구조해석 프로그램인 마이다 스 젠과 비교하여 검증하였다. 추가적으로 기존 모멘트접합부로 설계되었던 모듈러구조물을 힌지접합부로 변경하여 부재내력 및 사 용성을 검토하였다.

This paper introduces research on the hinge joint of modular structure joints using finite element analysis. The modular structure has a characteristic in that it is difficult to expect the integrity of columns and beams between unit modules because the construction is carried out such that the modules are stacked. However, the current modular design ignores these structural characteristics, considers the moment transmission for the lateral force, and analyzes it in the same manner as the existing steel structure. Moreover, to fasten the moment bonding, bolts are fastened outside and inside the module, resulting in an unreasonable situation in which the finish is added after assembly. To consider the characteristics that are difficult to expect, such as unity, a modular structure system using hinge joints was proposed. This paper proposed and reviewed the basic theory of joints by devising a modified scissors model that is modified from the scissors model used in other research to verify the transmission of load when changing from the existing moment junction to a hinge junction. Based on the basics, the results were verified by comparing them with Midas Gen, a structural analysis program. Additionally, the member strength and usability were reviewed by changing the modular structure designed as a moment joint to a hinge joint.

Abstract
1. 서 론
2. 모듈러의 이력거동
    2.1 The Scissor Model
    2.2 변형 Scissor Model
3. 접합부 해석 비교
    3.1 Scissor 모델과 유한요소해석 비교
    3.2 모듈러구조의 힌지접합과 모멘트접합 변형 비교
4. 기존 구조물의 힌지접합부 반영
    4.1 기존 구조물 개요
    4.2 부재력 변화 검토
    4.3 해석결과 및 비교
5. 접합부 비선형수치해석
    5.1 형상 및 지점
    5.2 해석결과
6. 결 론
References

• 김문찬(홍익대학교 건축학과 석사과정) | Moon-Chan Kim (Graduate Student, Department of Architecture, Hongik University) Corresponding author
• 홍기섭(홍익대학교 건축학과 교수) | Gi-Suop Hong (Professor, Department of Architecture, Hongik University)
