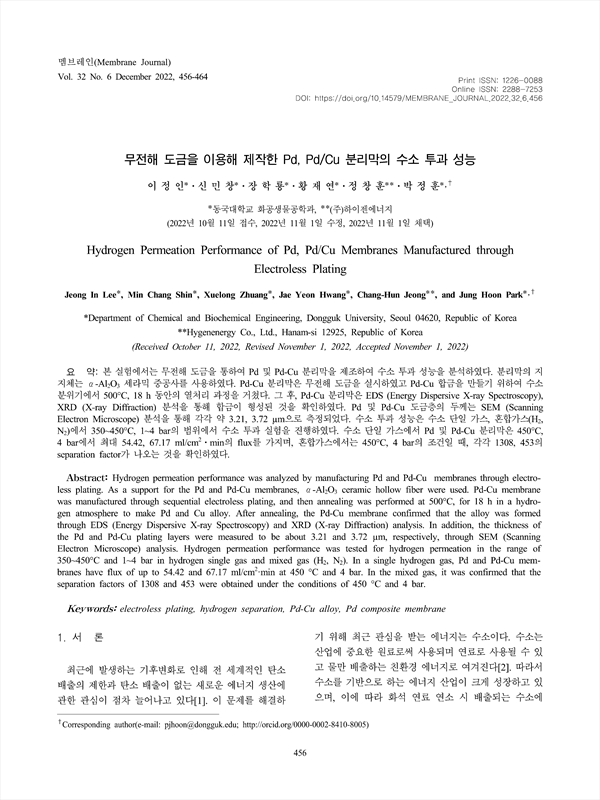

본 실험에서는 무전해 도금을 통하여 Pd 및 Pd-Cu 분리막을 제조하여 수소 투과 성능을 분석하였다. 분리막의 지 지체는 α-Al2O3 세라믹 중공사를 사용하였다. Pd-Cu 분리막은 무전해 도금을 실시하였고 Pd-Cu 합금을 만들기 위하여 수소 분위기에서 500°C, 18 h 동안의 열처리 과정을 거쳤다. 그 후, Pd-Cu 분리막은 EDS (Energy Dispersive X-ray Spectroscopy), XRD (X-ray Diffraction) 분석을 통해 합금이 형성된 것을 확인하였다. Pd 및 Pd-Cu 도금층의 두께는 SEM (Scanning Electron Microscope) 분석을 통해 각각 약 3.21, 3.72 μm으로 측정되었다. 수소 투과 성능은 수소 단일 가스, 혼합가스(H2, N2)에서 350~450°C, 1~4 bar의 범위에서 수소 투과 실험을 진행하였다. 수소 단일 가스에서 Pd 및 Pd-Cu 분리막은 450°C, 4 bar에서 최대 54.42, 67.17 ml/cm2⋅min의 flux를 가지며, 혼합가스에서는 450°C, 4 bar의 조건일 때, 각각 1308, 453의 separation factor가 나오는 것을 확인하였다.
Hydrogen permeation performance was analyzed by manufacturing Pd and Pd-Cu membranes through electroless plating. As a support for the Pd and Pd-Cu membranes, α-Al2O3 ceramic hollow fiber were used. Pd-Cu membrane was manufactured through sequential electroless plating, and then annealing was performed at 500°C, for 18 h in a hydrogen atmosphere to make Pd and Cu alloy. After annealing, the Pd-Cu membrane confirmed that the alloy was formed through EDS (Energy Dispersive X-ray Spectroscopy) and XRD (X-ray Diffraction) analysis. In addition, the thickness of the Pd and Pd-Cu plating layers were measured to be about 3.21 and 3.72 μm, respectively, through SEM (Scanning Electron Microscope) analysis. Hydrogen permeation performance was tested for hydrogen permeation in the range of 350~450°C and 1~4 bar in hydrogen single gas and mixed gas (H2, N2). In a single hydrogen gas, Pd and Pd-Cu membranes have flux of up to 54.42 and 67.17 ml/cm2·min at 450 °C and 4 bar. In the mixed gas, it was confirmed that the separation factors of 1308 and 453 were obtained under the conditions of 450 °C and 4 bar.
